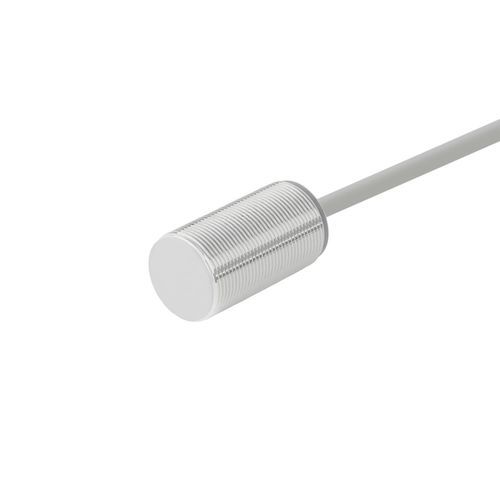

誘導型近接センサ CL30-RF10DN1/S円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製, PVC
- 保護レベル
- IP67
- 応用
- 産業用
- その他の特徴
- 非接触式, 3芯
- 測定範囲
1 cm
(0.39 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品
概要
技術仕様
機械／電気パラメータ
使用環境
推奨用途
ドキュメント
主な仕様
- 型番: CL30-RF10DN1/S
- シリーズ: CL30シリーズ（誘導式近接センサ）
概要
- タイプ: 低温仕様
- 検出距離: 10 mm
- 形状: 円筒形
- 検出原理: 誘導式
- 外形サイズ: M30
- 出力: NPN 常開 (NO)
- ケーブル長: 2 m（成形ケーブル）
技術仕様
- 検出方向: 前方
- 応答周波数: 800 Hz
- 応答時間: 625 μs
- 検出対象: 金属物（標準検出体: 鉄 30×30×1 mm）
- ヒステリシス: 検出距離の < 10%
- 温度ドリフト: -40〜+80 ℃ 範囲で、基準+23 ℃ において検出距離変化 ±15%以内
- 材質: 本体: ニッケルメッキ真鍮、検出面: PTFE（テフロン）、ケーブル: PVC
- 付属品: 合格証
機械／電気パラメータ
- 出力: NPN 常開 (NO)
- 電源電圧: DC 12–24 V
- 供給方式: 直流3線式
- 防護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: スイッチ信号
- 動作形態: 常開
- 取り付け: 埋め込み式 / フラッシュ取付
- 消費電流: < 15 mA
- 表示灯: 黄 出力表示LED
- 保護回路: 短絡保護、過電圧サージ保護
- 電圧影響: 定格電源の ±15% 範囲で検出距離変化 ≤ ±1%
- 負荷電流: < 100 mA
- 絶縁抵抗: > 50 MΩ (DC 500 V)
- 耐衝撃: 500 m/s² X/Y/Z 各方向 3回
- 耐電圧: AC 1000 V 50/60 Hz 1分（電荷部と外装間）
- 耐振動: 10–55 Hz 振幅二重 1.5 mm X/Y/Z 各方向 2 h
- 重量: 160 g
使用環境
- 使用温度: -40〜+80 ℃
推奨用途
- 電子機器製造（3C）
- 立体駐車場システム
- 物流・倉庫管理
ドキュメント
- 製品マニュアル（PDF）を提供
主な仕様
- 型番: CL30-RF10DN1/S
- 検出距離: 10 mm
- ネジ: M30
- 出力: NPN NO
- 電源: DC 12–24 V
- ケーブル: 2 m（成形）
- 保護等級: IP67
- 応答周波数: 800 Hz
- 使用温度: -40〜+80 ℃
- 重量: 160 g
