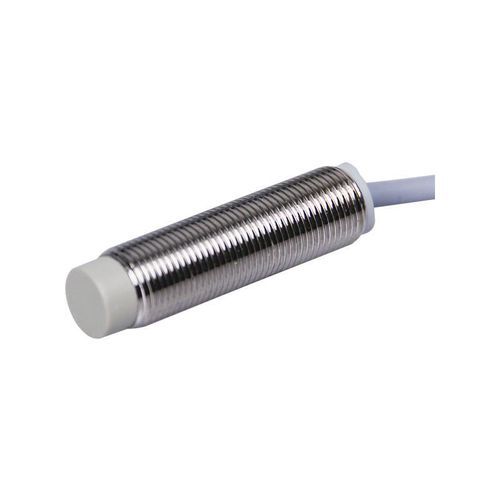

誘導型近接センサ CL12-RN4DL1/S円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き
- 測定範囲
0.4 cm
(0.16 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品名
製品概要
梱包 / 付属品
制御 / 寸法資料
使用環境
特長 / 仕様
- CL12-RN4DL1/S — CL12シリーズ 誘導式近接センサ
製品概要
- タイプ：耐低温仕様
- 検出距離：4 mm
- 形状：円柱形（M12）
- 検出原理：電感式（誘導式）
- 出力：DC 2線式 常開（NO）
梱包 / 付属品
- 付属品：ナット×2、歯付座金×1、検査証
制御 / 寸法資料
- 耐低温仕様の配線図および外形寸法図をご用意（製品ページに関連画像あり）
使用環境
- 使用温度範囲：-40 ～ +80 ℃
特長 / 仕様
- タイプ：耐低温
- 検出距離：4 mm
- 形状：円柱形（M12）
- 検出方式：電感式
- ケーブル長：2 m（成型ケーブル）
- 検出方向：前方
- 応答周波数：500 Hz
- 応答時間：1 ms
- 検出対象：金属（標準検出体：鉄 12×12×1 mm）
- ヒステリシス：検出距離の10%未満
- 温度ドリフト：-40 ～ +80 ℃の範囲で、+23 ℃ 比で±15%以内
- 材質：外装－真鍮ニッケルめっき、検出面－PTFE、ケーブル－PVC
- 出力方式：DC 2線式 常開（NO）
- 電源電圧：DC 12～24 V
- 供給方式：直流2線式
- 保護等級：IP67
- 接続方式：成型ケーブル
- 信号種別：スイッチ信号
- 動作形態：常開
- 取付方式：非埋め込み式
- 表示：黄色出力LED
- 残留電圧：100 mA、ケーブル2 m時に3 V未満（極性無しでは5 V未満）
- 電圧影響：定格電源の±15%範囲内で検出距離変化は±1%以内
- 負荷電流：100 mA（ケーブル2 m）
- 絶縁抵抗：50 MΩ以上（DC500 Vにて、充電部対外装）
- 開閉容量：100 mA未満
- 漏れ電流：0.8 mA未満
- 耐衝撃：500 m/s²、X/Y/Z各方向3回
- 耐電圧：AC1000 V、1分（充電部対外装）
- 耐振動：10–55 Hz、振幅1.5 mm、X/Y/Z各方向2時間
- 重量：65 g
