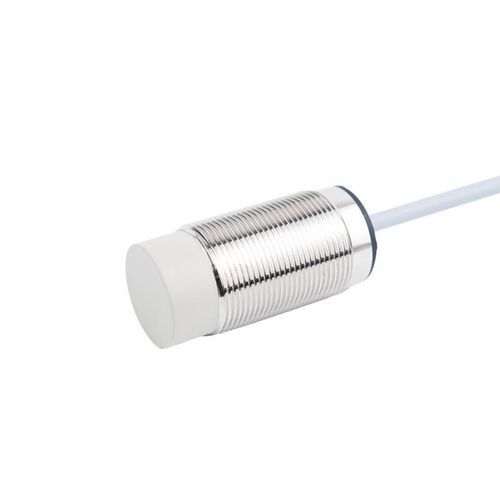

誘導型近接センサ CL30-RN15DN1/S円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, NPN
- 電気接続
- 裸線
- 供給電圧
- DC
- 設置
- 埋込み不可
- 保護レベル
- IP67
- その他の特徴
- 非接触式, 3芯
- 測定範囲
1.5 cm
(0.59 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品概要
技術仕様
機械／電気的パラメータ
使用環境
用途
- シリーズ：CL30近接センサ
- 型番：CL30-RN15DN1/S
- タイプ：低温仕様
- 検出距離：15 mm
- 外形：円筒形（M30）
- 検出原理：誘導式（インダクティブ）
- 出力：NPN 常開（NPN NO）
技術仕様
- ケーブル長：2 m
- 検出方向：前面
- 応答周波数：500 Hz
- 応答時間：1 ms
- 検出対象：金属
- 特長：低温環境対応
- 付属品：検査証明書
- ヒステリシス：検出距離の < 10%
- 標準検査体：鉄 45 × 45 × 1 mm
- 温度ドリフト：-40 ～ +80 ℃ の範囲で、+23 ℃ 基準に対し検出距離変動 ±15%以内
- 材質：筐体 真鍮ニッケルめっき；検出面 PTFE；ケーブル PVC
機械／電気的パラメータ
- 出力：NPN NO
- 電源電圧：DC 12–24 V
- 給電方式：直流3線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種別：接点信号
- 動作形態：常開
- 取付方式：非埋込式（非フラッシュ）
- 消費電流：< 15 mA
- 表示灯：黄色出力表示LED
- 保護回路：短絡保護、サージ保護
- 電圧影響：電源電圧±15%変動で検出距離変動 ±1%以内
- 負荷電流：< 100 mA
- 絶縁抵抗：> 50 MΩ（DC 500 V）
- 耐衝撃：500 m/s²、X/Y/Z 各方向 3 回
- 耐電圧：AC 1000 V 50/60 Hz 1 分（通電部と筐体間）
- 耐振動：10–55 Hz、二重振幅1.5 mm、X/Y/Z 各方向 2 時間
- 重量：160 g
使用環境
- 使用温度：-40 ～ +80 ℃
用途
- 産業用オートメーションにおける金属検出・位置検出、低温環境での使用に適合
