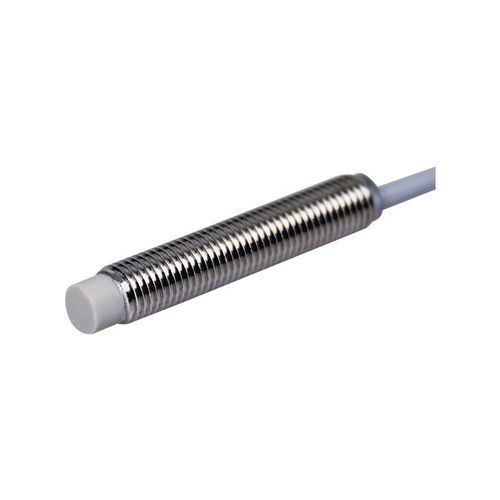

誘導型近接センサ CL08-RN2AK1/S円筒形M8スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M8
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- AC, 24VAC, 220VAC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 測定範囲
0.2 cm
(0.08 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品概要
技術仕様
機械/電気的パラメータ
適用環境
特長 / 仕様の要約
- 型番：CL08-RN2AK1/S
- シリーズ：CL08シリーズ 近接センサ
- 製品タイプ：低温耐性
- 検出原理：誘導式（金属検出用）
- 外形寸法：M8、円筒形
- 検出距離：2 mm
- 出力：交流2線式 常開（AC 2線 NO）
- ケーブル長：2 m 成形ケーブル
技術仕様
- 検出方向：前方
- 応答周波数：25 Hz
- 応答時間：20 ms
- 検出対象：金属物体
- 標準検出体：鉄 8×8×1 mm
- ヒステリシス：検出距離の10%未満
- 温度ドリフト：-40～+80°Cの範囲で、+23°Cに対して検出距離の変動が±15%以内
- 特殊要件：低温耐性
- 付属品：ナット×2、歯付ワッシャー×1、合格証
- 材質：本体：ニッケルメッキ真鍮；検出面：PTFE；ケーブル：PVC
機械/電気的パラメータ
- 電源電圧：AC 24～220 V
- 給電方式：交流2線式
- 保護等級：IP67
- 接続方式：成形ケーブル
- 信号種類：スイッチング
- 動作形式：常開
- 取付方式：非埋設（非フラッシュマウント）
- 表示灯：黄色出力表示灯
- 電圧影響：定格電源電圧の±15%範囲で検出距離の変化が±1%以内
- 絶縁抵抗：50 MΩ以上（DC500Vメガー）充電部全体と外筐間
- 開閉容量：5–200 mA
- 漏れ電流：1.7 mA以下
- 耐衝撃：500 m/s²、X、Y、Z各方向 各3回
- 耐電圧：AC1000 V 50/60Hz 1分、充電部全体と外筐間
- 耐振動：10～55 Hz、二重振幅1.5 mm、X、Y、Z各方向 2時間
- 重量：50 g
適用環境
- 使用温度範囲：-40～80°C
特長 / 仕様の要約
- シリーズ：CL08シリーズ（近接センサ）
- 検出距離：2 mm
- 外形/構造：M8 円筒形
- 出力 / 給電：交流2線式、常開、AC 24～220 V
- 保護と信頼性：IP67；耐衝撃、耐振動、耐電圧、高絶縁抵抗
- 対象物：金属物体、標準検出体は鉄 8×8×1 mm
- 動作温度範囲：-40～+80°C（低温対応設計）
