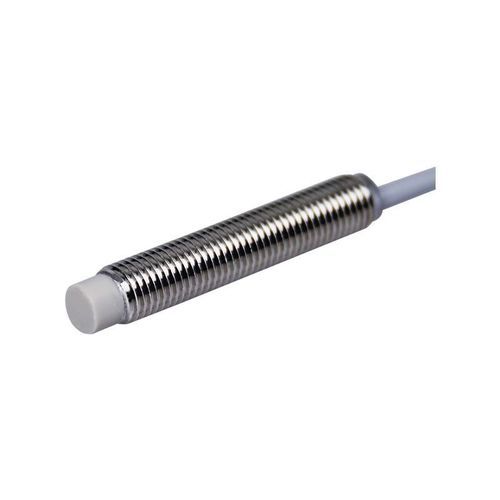

誘導型近接センサ CL08-RN2DN1/S円筒形M8スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M8
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 測定範囲
0.2 cm
(0.08 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品概要
主な特長
付属品
その他の情報
機械 / 電気的パラメータ
使用環境
- 型番: CL08-RN2DN1/S
- シリーズ: CL08シリーズ 誘導式近接センサ
主な特長
- タイプ: 低温仕様
- 検出距離: 2 mm
- 形状: 円柱形
- 検出原理: 電感式（誘導）
- 外形 / ネジ: M8
- 出力: NPN、常開 (NO)
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前面
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 検出対象: 金属物
付属品
- ナット ×2、内歯ワッシャー ×1、検査成績書
その他の情報
- ヒステリシス: 検出距離の10%未満
- 標準検出体: 鉄 8×8×1 mm
- 温度ドリフト: +23°C基準で、-40〜+80°Cの範囲で検出距離変動 ±15%以内
- 材質: 外筐 黄銅ニッケルめっき、検出面 テフロン、ケーブル PVC
機械 / 電気的パラメータ
- 出力方式: NPN NO
- 供給電圧: DC 12〜24 V
- 供給方式: 直流3線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: スイッチ信号
- 動作形態: 常開
- 取付方式: 非埋込式
- 消費電流: < 15 mA
- 表示灯: 黄の出力表示灯
- 保護回路: 短絡保護、過電圧サージ保護
- 電圧影響: 定格電源電圧±15%の範囲で検出距離変化 ±1%以内
- 負荷電流: < 100 mA
- 絶縁抵抗: > 50 MΩ（DC500 Vメガー） 充電部と筐体間
- 耐衝撃性: 500 m/s²、X、Y、Z各方向 3回
- 耐電圧: AC1000 V 50/60 Hz 1分 充電部と筐体間
- 耐振動性: 10〜55 Hz 二重振幅 1.5 mm、X、Y、Z各方向 2時間
- 質量: 50 g
使用環境
- 使用温度: -40〜+80°C
