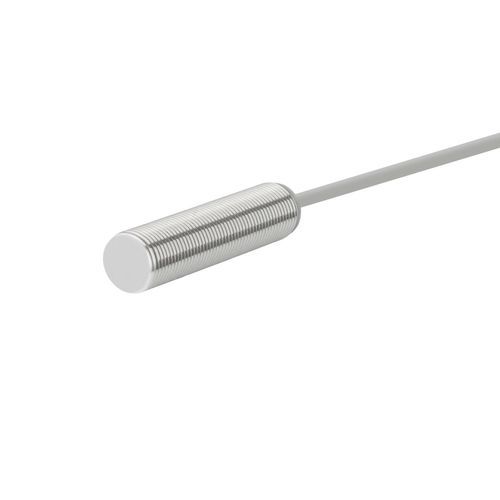

誘導型近接センサ CL12-RF2DL1/S円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製, PVC, PTFE
- 応用
- 産業用
- その他の特徴
- 非接触式
- 測定範囲
0.2 cm
(0.08 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品名
主な特徴
技術仕様
機械／電気パラメータ
使用環境
付属品
特長 / 技術仕様（要約）
- CL12-RF2DL1/S — CL12シリーズ 誘導式近接センサ
主な特徴
- 製品タイプ：低温対応タイプ
- 検出距離：2 mm
- 形状 / サイズ：円柱形、M12
- 検出原理：誘導式（電感式）
- 出力：DC 2線式、常開 (NO)
- ケーブル長：2 m（成型ケーブル）
- 検出方向：前面（フェース）
- 応答周波数：800 Hz
- 応答時間：625 μs
技術仕様
- 検出対象：金属物体
- 標準検出物：鉄 12 × 12 × 1 mm
- ヒステリシス：検出距離の10％以下
- 温度ドリフト：-40～+80℃で、+23℃基準に対し検出距離変動±15％以内
- 材質：ハウジング 銅合金（ニッケルめっき）、検出面 テフロン、ケーブル PVC
機械／電気パラメータ
- 供給電圧：DC 12–24 V
- 給電方式：直流2線式
- 保護等級：IP67
- 接続方式：成型ケーブル
- 信号種別：スイッチ出力
- 動作：常開 (NO)
- 取付方式：埋め込み（埋設）
- 表示灯：黄色出力表示灯
- 残留電圧：3 V以下（無極性の場合5 V以下）、負荷100 mA、ケーブル長2 m時
- 電圧影響：定格電源±15％範囲で検出距離変動±1％以内
- 負荷電流：100 mA（ケーブル2 m時）
- スイッチ容量：100 mA以下
- 漏れ電流：0.8 mA以下
- 絶縁抵抗：50 MΩ以上（DC 500 V）
- 耐衝撃性：500 m/s²、X・Y・Z各方向3回
- 耐振動性：10–55 Hz、複振幅1.5 mm、X・Y・Z各方向2時間
- 耐電圧：AC 1000 V 50/60 Hz 1分（通電部とハウジング間）
- 重量：65 g
使用環境
- 使用温度：-40～+80 ℃
付属品
- ナット ×2、止め歯ワッシャ ×1、検査証
特長 / 技術仕様（要約）
- 型番：CL12-RF2DL1/S
- 検出距離：2 mm
- 形状 / サイズ：M12 円柱形
- 検出原理：誘導式
- 出力：DC 2線式、NO
- 電源：DC 12–24 V
- ケーブル：2 m（成型ケーブル）
- 保護等級：IP67
- 応答：800 Hz / 625 μs
- 使用温度：-40～+80 ℃
- 材質：ニッケルめっきハウジング、テフロン検出面、PVCケーブル
