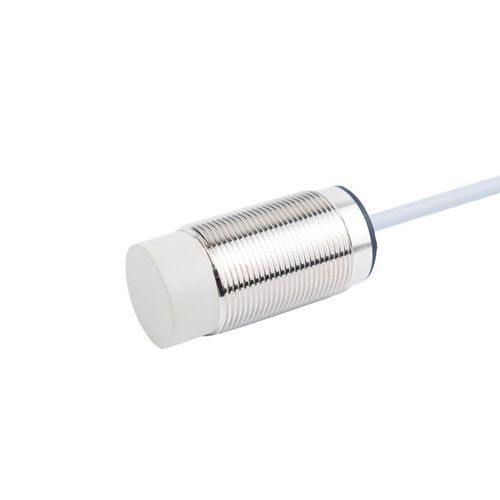

誘導型近接センサ CL30-RN15AK1/S円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- AC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き, 非接触式
- 測定範囲
1.5 cm
(0.59 in)- 動作温度
最大: 80 °C
(176 °F)最少: -40 °C
(-40 °F)
詳細
製品概要
技術仕様
機械/電気パラメータ
使用環境
特性/仕様
- 型番: CL30-RN15AK1/S
- シリーズ: CL30シリーズ 誘導式近接センサ
- タイプ: 低温仕様
- 検出原理: 誘導式（金属検出用）
- 外形: 円筒形、M30
- 検出距離: 15 mm
- 出力: AC 2線式 常開 (AC 2線 NO)
技術仕様
- 検出距離: 15 mm
- ケーブル長: 2 m
- 検出方向: 前方
- 応答周波数: 25 Hz
- 応答時間: 20 ms
- 検出対象: 金属物
- 特記事項: 低温対応
- 付属品: 合格証
- ヒステリシス: 検出距離の10%未満
- 標準検出体: 鉄 45×45×1 mm
- 温度ドリフト: -40~+80 °Cで、+23 °C基準で±15%以内
- 材質: 外筐 黄銅ニッケルめっき; 検出面 PTFE; ケーブル PVC
機械/電気パラメータ
- 出力方式: AC 2線式 NO
- 電源電圧: AC 24~220 V
- 供給方式: 交流2線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: 接点出力
- 動作形式: 常開
- 取り付け方式: 非埋込式
- 表示: 黄色出力表示灯
- 電圧影響: 定格電源の±15%で検出距離変化は±1%以内
- 絶縁抵抗: ≥50 MΩ (DC 500 V)
- 開閉容量: 5–200 mA
- 漏れ電流: ≤1.7 mA
- 耐衝撃: 500 m/s²、X、Y、Z各方向3回
- 耐電圧: AC 1000 V 50/60 Hz 1分（給電部対筐体）
- 耐振動: 10–55 Hz、二重振幅1.5 mm、X、Y、Z各方向2時間
- 質量: 160 g
使用環境
- 使用温度範囲: -40 ~ +80 °C
特性/仕様
- 型番: CL30-RN15AK1/S
- シリーズ: CL30 誘導式近接センサ
- 検出原理: 誘導式（金属用）
- 検出距離: 15 mm
- 外形寸法: M30（円筒形）
- 電源: AC 24~220 V（交流2線式）
- 出力: AC 2線 常開、接点出力、5–200 mA
- 保護等級: IP67
- ケーブル: 成形ケーブル 2 m、PVC
- 材質: 外筐 黄銅ニッケルめっき; 検出面 PTFE
- 使用温度範囲: -40 ~ +80 °C
- 周波数/応答: 25 Hz / 20 ms
- ヒステリシス: 検出距離の10%未満
- 標準検出物: 鉄 45×45×1 mm
- 質量: 160 g
