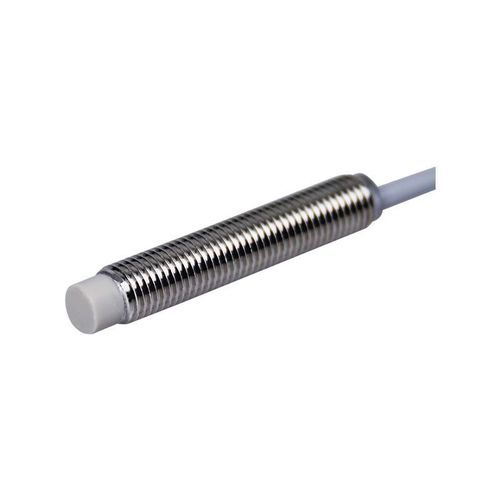

誘導型近接センサ CL08-RN2DL1/S円筒形M8スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M8
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- ねじ式
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き
- 測定範囲
0.2 cm
(0.08 in)- 動作温度
最大: 80 °C
(176 °F)最少: -40 °C
(-40 °F)
詳細
製品概要
技術仕様
機械／電気パラメータ
動作環境
付属品・規格
特性 / 技術要約
- シリーズ: CL08 シリーズ近接センサー（誘導式）
- 型番: CL08-RN2DL1/S
- タイプ: 低温対応型
- 検出距離: 2 mm
- 形状: 円筒形 (M8)
- 検出原理: 誘導式
- 出力: DC 2線式 常開 (NO)
- ケーブル長: 2 m（成型ケーブル）
技術仕様
- 応答周波数: 500 Hz
- 応答時間: 1 ms
- 検出対象: 金属（標準試験片: 鉄 8×8×1 mm）
- ヒステリシス: 検出距離の <10%
- 温度ドリフト: -40〜+80°C の範囲で、+23°C 比で検出距離変動 ±15% 以内
- 材質: ハウジング ニッケルめっき真鍮、検出面 PTFE、ケーブル PVC
機械／電気パラメータ
- 電源電圧: DC 12–24 V
- 給電/接続: DC 2線式
- 保護等級: IP67
- 接続方式: 成型ケーブル
- 信号種別: スイッチ出力
- 動作方式: 常開 (NO)
- 表示灯: 黄色出力表示LED
- 残留電圧: <3 V（無極性時 <5 V、負荷100 mA、ケーブル長2 m）
- 負荷電流: 100 mA（ケーブル長2 m）
- スイッチ容量: <100 mA
- 漏れ電流: <0.8 mA
- 絶縁抵抗: ≥50 MΩ（DC500 Vメガオーム計）
- 耐電圧: AC1000 V 50/60 Hz 1分（充電部対ハウジング）
- 耐衝撃: 500 m/s²、X/Y/Z 各方向 3回
- 耐振動: 10–55 Hz、二重振幅1.5 mm、X/Y/Z 各方向 2時間
- 重量: 50 g
動作環境
- 使用温度範囲: -40〜+80°C
付属品・規格
- 付属: ナット x2、スプラインワッシャ x1、検査成績書
- 標準試験片: 鉄 8×8×1 mm
特性 / 技術要約
- 型番: CL08-RN2DL1/S
- タイプ: 低温対応誘導式センサー
- 検出: 金属対象 2 mm
- 形状: M8 円筒型
- 出力: DC 2線式 NO
- 電源: DC 12–24 V
- 保護等級: IP67
- ケーブル: 2 m PVC 成型
- 応答: 500 Hz / 1 ms
- 温度範囲: -40〜+80°C
- 材質: ニッケルめっき真鍮、PTFE 検出面
- 重量: 50 g
