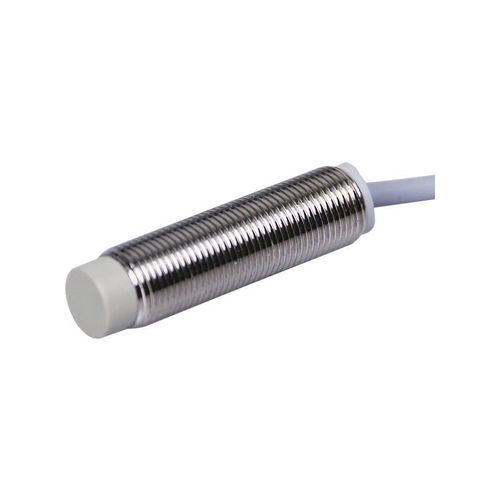

誘導型近接センサ CL12-RN4AK1/S円筒形M122線式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- 2線式
- 電気接続
- 裸線
- 供給電圧
- AC, 24VAC, 220VAC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC
- 保護レベル
- IP67
- その他の特徴
- LED 光源付き
- 測定範囲
0.4 cm
(0.16 in)- 動作温度
最少: -40 °C
(-40 °F)最大: 80 °C
(176 °F)
詳細
製品
技術仕様
機械／電気パラメータ
使用環境
資料・図面
特性 / 仕様の要約
- 型番: CL12-RN4AK1/S
- シリーズ: CL12
- タイプ: 低温仕様
- 検出原理: 誘導式（インダクティブ）
- 検出距離: 4 mm
- 外形寸法: M12（円筒形）
- 出力: AC 2線式、常開 (NO)
技術仕様
- ケーブル長: 2 m
- 検出方向: 前面
- 応答周波数: 25 Hz
- 応答時間: 20 ms
- 検出対象: 金属（標準試験片: 鉄 12×12×1 mm）
- 特殊特性: 低温耐性
- 付属品: 六角ナット×2、内歯座金×1、適合証明書
- ヒステリシス: 検出距離の ≤ 10%
- 温度ドリフト: -40〜+80℃範囲で±15%以内（基準 +23℃）
- 材質: 本体: ニッケルめっき真鍮、検出面: テフロン、ケーブル: PVC
機械／電気パラメータ
- 出力: AC 2線式、NO
- 電源電圧: AC 24–220 V
- 供給方式: 交流2線式
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: ON/OFF（スイッチング）
- 動作形態: 常開
- 取付方式: 非埋込式
- 表示灯: 黄色出力表示灯
- 電圧影響: ±15% で検出距離変化 ≤ ±1%
- 絶縁抵抗: ≥ 50 MΩ（DC500 V）
- スイッチ容量: 5–200 mA
- 漏れ電流: ≤ 1.7 mA
- 衝撃耐性: 500 m/s², X/Y/Z 各方向 3回
- 耐電圧: AC 1000 V 1分（導電部対筐体）
- 耐振動: 10–55 Hz, 二重振幅 1.5 mm, X/Y/Z 各方向 2 時間
- 重量: 65 g
使用環境
- 使用温度: -40 ~ +80 ℃
資料・図面
- 配線図および外形寸法図
- 低温仕様の外形図
- 取扱説明書（PDF）
特性 / 仕様の要約
- シリーズ: CL12
- 検出距離: 4 mm
- 外形: M12 円筒
- 電源: AC 24–220 V、2線式
- 出力: AC 2線 NO
- 保護等級: IP67
- 使用温度: -40～+80 ℃
- 重量: 65 g
