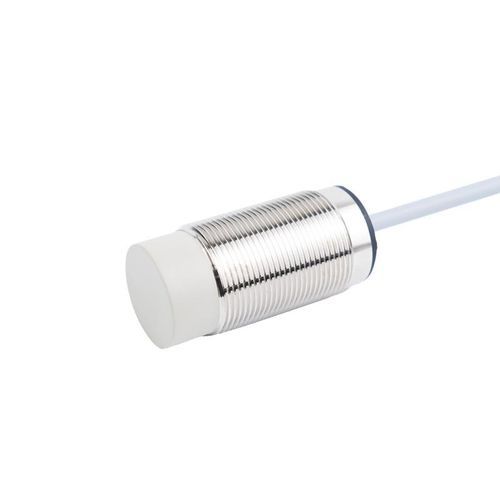

誘導型近接センサ CL30-RF10DL1/S円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, 2線式
- 電気接続
- 裸線
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 測定範囲
1 cm
(0.39 in)- 動作温度
最大: 80 °C
(176 °F)最少: -40 °C
(-40 °F)
詳細
製品名
概要
技術仕様
機械／電気仕様
使用環境
特長 / 技術データ
- シリーズ: CL30 誘導式近接センサー · 型番: CL30-RF10DL1/S
- ブランド: 长江传感
概要
- タイプ: 低温耐性仕様
- 検出距離: 10 mm
- 外形: 円柱形、M30
- 検出原理: 誘導式（金属対象用）
- 出力: DC 2線 常開 (NO)
技術仕様
- ケーブル長: 2 m（成形ケーブル）
- 検出方向: 前方
- 応答周波数: 800 Hz
- 応答時間: 625 μs
- 検出対象: 金属
- 特長: 低温耐性
- 付属品: 合格証
- ヒステリシス: 検出距離の10%未満
- 標準検出体: 鉄 30×30×1 mm
- 温度ドリフト: -40～+80℃で+23℃参照時 ±15%以内
- 材質: 外装-ニッケルメッキ真鍮、検出面-PTFE、ケーブル-PVC
- 重量: 160 g
機械／電気仕様
- 出力方式: DC 2線 常開
- 電源電圧: DC 12–24 V
- 供給方式: 2線式直流
- 保護等級: IP67
- 接続方式: 成形ケーブル
- 信号種別: スイッチング
- 動作形態: 常開
- 取り付け: 埋め込み（フラッシュ）
- 表示灯: 黄色出力表示灯
- 残留電圧: 100 mA負荷、ケーブル2 m時に3 V以下（無極性時5 V以下）
- 電圧影響: 定格電源の±15%で検出距離変化±1%以内
- 負荷電流: 100 mA（ケーブル2 m時）
- 絶縁抵抗: >50 MΩ（DC 500 V）充電部と外装間
- スイッチ容量: <100 mA
- 漏れ電流: <0.8 mA
- 耐衝撃: 500 m/s² X/Y/Z 各方向 3回
- 耐電圧: AC 1000 V 50/60 Hz 1分 充電部と外装間
- 耐振動: 10–55 Hz 二重振幅1.5 mm X/Y/Z 各方向 2 h
使用環境
- 使用温度: -40～+80 ℃
特長 / 技術データ
- 型番: CL30-RF10DL1/S
- シリーズ: CL30 誘導式近接センサー
- 検出距離: 10 mm
- 外形寸法: M30
- 検出原理: 誘導式（金属対象）
- 出力: DC 2線 常開 (NO)
- 供給電圧: DC 12–24 V
- 保護等級: IP67
- ケーブル長: 2 m（成形）
- 応答周波数/時間: 800 Hz / 625 μs
- 動作温度: -40～+80 ℃
- 材質: ニッケルメッキ真鍮外装、PTFE検出面、PVCケーブル
- 重量: 160 g
