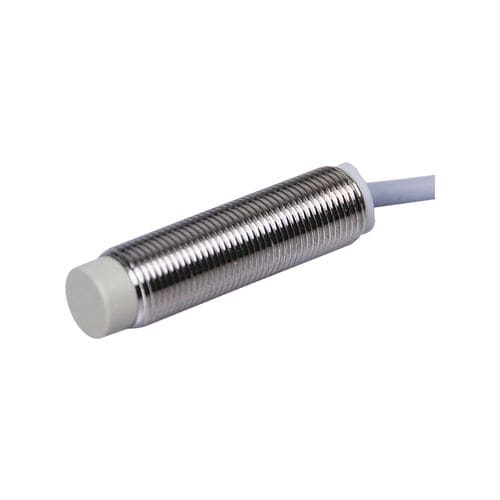

誘導型近接センサ CL12-RN4DP1/S円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- PNP, スイッチ機能付き
- 電気接続
- 裸線
- 供給電圧
- 24VDC, 12VDC
- 設置
- 埋込み不可
- 保護レベル
- IP67
- その他の特徴
- 3芯
- 測定範囲
最大: 4 mm
(0.16 in)最少: 0 mm
(0 in)- 動作温度
最大: 80 °C
(176 °F)最少: -40 °C
(-40 °F)
詳細
製品概要
技術仕様
機械／電気的パラメータ
使用環境
付属品と検査基準
- 種類：低温対応の誘導式近接センサ
- 型番：CL12-RN4DP1/S
- 検出距離：4 mm
- 形状：円柱形 M12
- 検出原理：誘導式
- 出力：PNP 常開 (NO)
- 接続：成形ケーブル 2 m
技術仕様
- 標準検出物：鉄 12 × 12 × 1 mm
- ヒステリシス：検出距離の < 10%
- 温度ドリフト：+23 ℃ に対して -40～+80 ℃ の範囲で検出距離変化が ±15% 以内
- 応答周波数：500 Hz
- 応答時間：1 ms
- 検出対象：金属物体
- 検出方向：前方
機械／電気的パラメータ
- 供給電圧：DC 12–24 V
- 供給方式：直流3線式
- 消費電流：< 15 mA
- 出力方式：PNP 常開 (スイッチ)
- 負荷電流：< 100 mA
- 表示灯：黄色出力表示灯
- 保護回路：短絡保護、電源サージ保護
- 電圧影響：定格電源電圧の ±15% 範囲で検出距離変化が ±1% 以内
- 絶縁抵抗：≥ 50 MΩ（DC500V）
- 耐電圧：AC1000V 50/60Hz 1分（通電部と筐体間）
- 耐衝撃：500 m/s²、X、Y、Z 各方向 3回
- 耐振動：10–55 Hz、複振幅1.5 mm、X、Y、Z 各方向 2時間
- 動作形態：常開
- 取付方式：非埋込型（非埋入式）
- 保護等級：IP67
- 質量：65 g
使用環境
- 使用周囲温度：-40～+80 ℃
付属品と検査基準
- 付属品：ナット×2、内歯ワッシャー×1、適合証明書
- 標準検出物：鉄板 12 × 12 × 1 mm
カタログ
この商品のカタログはありません。
CHANKO SENSORの全カタログを見るCHANKO SENSORのその他の関連商品
CL Series Inductive Proximity Sensor-Low Temperature Resistant Type
