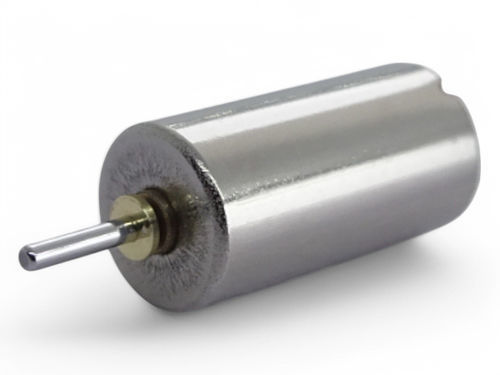

6 Vモーター A6B-22

核なし医療用オーダーメイド

製品概要
C.I. TAKIRON の A6B シリーズ コアレスモーター（外径 φ6.0 mm）。A6B-19、A6B-22 などのサブモデルを含みます。A6B-19 は内視鏡など医療機器での使用が挙げられます。カタログ、外形図、CAD データはメーカーの資料/ダウンロード欄から入手可能です。カスタマイズ項目：リード線（lead wire）。

利用可能なモデル（抜粋）

• A6B-19
• A6B-22

A6B シリーズ — 製品シリーズ表（抜粋行）
見出し：型名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 終端抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN·m] | 効率 [%] | 出力 [W]
A6B-19 | 6.0 | 12.0 | 1.3 | 14.0 | 9,800 | 18 | 93 | 0.076 | 31.3 | 0.02
A6B-22 | 6.0 | 12.0 | 6.0 | 99.5 | 19,500 | 10 | 60 | 0.123 | 35.1 | 0.063

A6B-19 — 製品詳細
製品仕様
型名：A6B-19
外径：6.0 mm
長さ：12.0 mm
印加電圧：1.3 V
終端抵抗：-（詳細表に未記載）
無負荷回転数：9,800 r/m
無負荷電流：18 mA
起動電流：93 mA
起動トルク：0.076 mN·m
効率：31.3 %
出力：0.02 W

カスタマイズ可能項目

• リード線（lead wire）

A6B-22 — 製品詳細
製品仕様
型名：A6B-22
外径：6.0 mm
長さ：12.0 mm
印加電圧：6.0 V
終端抵抗：-（詳細表に未記載）
無負荷回転数：19,500 r/m
無負荷電流：10 mA
起動電流：60 mA
起動トルク：0.123 mN·m
効率：35.1 %
出力：0.063 W

注意

• A6B シリーズの外径：φ6.0 mm。
• メーカーは多くのモデルについてカタログ、外形図、CAD ダウンロードを提供しています（サイト上でのカタログ/資料請求手続きがあります）。

特長 / 技術仕様

• シリーズ名：A6B series
• 外径：6.0 mm
• 代表的なサブモデル：A6B-19、A6B-22
• A6B-19 の代表的電気/機械データ：印加電圧 1.3 V；無負荷回転数 9,800 r/m；無負荷電流 18 mA；起動電流 93 mA；起動トルク 0.076 mN·m；効率 31.3%；出力 0.02 W
• A6B-22 の代表的電気/機械データ：印加電圧 6.0 V；無負荷回転数 19,500 r/m；無負荷電流 10 mA；起動電流 60 mA；起動トルク 0.123 mN·m；効率 35.1%；出力 0.063 W
• 提供されるカスタマイズ項目：リード線（lead wire）
• 用途：内視鏡や医療機器での使用を含む（A6B-19 を参照）
