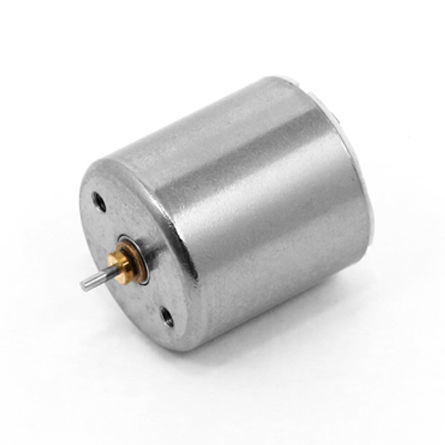

DCモーター A17B-27

4.8V3.7V核なし

概要 C.I.TAKIRONのコアレスモータA17Bシリーズ（外径φ17.4mm）。シリーズには複数のサブモデル（A17B-43、-42、-44、-41、-40、-39、-37、-35、-34、-33、-30、-29、-28、-27、-26、-25、-24、-23、-22、-21、-20、-19、-18、-17、-16、-11、-08、-07など）がある。典型的な用途としては、小型駆動ファンアセンブリ（電動ファン付きマスク用など）やその他の小型マイクロモーター用途があります。 製品シリーズ（一部モデルと主な仕様 型式｜外径[mm]｜長さ[mm]｜印加電圧[V]｜端子抵抗[Ω]｜無負荷r/min｜無負荷電流[mA]｜起動電流[mA]｜起動トルク[mN・m]｜最大効率[%]｜最大出力[W］ A17B-43｜17.4｜15.8｜3.7｜1.50｜16,140｜32｜2,467｜5.26｜78.5｜2.22 A17B-42｜17.4｜15.8｜4.8｜1.70｜22,100｜40｜2,824｜5.69｜77.6｜3.29 A17B-33｜17.4｜15.8｜4.5｜1.73｜18,000｜40｜2,601｜6.02｜76.7｜2.84 A17B-28｜17.4｜15.8｜4.8｜3.69｜14,000｜20｜1,300｜4.13｜76.7｜1.51 A17B-19｜17.4｜15.8｜4.5｜6.4｜10,300｜20｜703｜2.77｜69.1｜0.75 A17B-18｜17.4｜15.8｜4.5｜4.7｜12,100｜20｜957｜3.26｜73.2｜1.03 A17B-44｜17.4｜18.4｜12.0｜7.8｜17,900｜15｜1,535｜9.63｜81.2｜4.52 A17B-41｜17.4｜18.4｜18.0｜13.4｜22,300｜16｜1,340｜10.1｜79.3｜5.89 A17B-40｜17.4｜18.4｜12.0｜5.19｜22,000｜25｜2,310｜11.77｜80.3｜6.78 A17B-39｜17.4｜18.4｜7.4｜2.90｜18,100｜20｜2,550｜9.8｜83.1｜4.65 A17B-37｜17.4｜18.4｜5.5｜2.09｜17,850｜25｜2,630｜7.59｜81.5｜3.55 A17B-35｜17.4｜18.4｜12.0｜7.00｜20,200｜15｜1,715｜9.56｜82.2｜5.06 A17B-34｜17.4｜18.4｜9.0｜4.39｜19,100｜20｜2,050｜9.05｜81.2｜4.52 A17B-30｜17.4｜18.4｜4.5｜1.45｜14,500｜20｜3,100｜9.07｜84.6｜3.44 A17B-29｜17.4｜18.4｜7.4｜2.35｜22,000｜30｜3,150｜9.93｜81.4｜5.72 A17B-27｜17.4｜18.4｜4.8｜1.90｜17,500｜25｜2,535｜6.51｜81.1｜2.98 A17B-26｜17.4｜18.4｜4.8｜2.28｜15,000｜25｜2,110｜6.30｜79.4｜2.47 A17B-25｜17.4｜18.4｜4.5｜1.26｜16,350｜30｜3,570｜9.23｜82.5｜3.95 A17B-24｜17.4｜18.4｜4.5｜1.26｜15,400｜27｜3,571｜9.82｜83.4｜3.96 A17B-23｜17.4｜18.4｜4.5｜1.28｜18,400｜35｜3,516｜8.05｜81.0｜3.88 A17B-22｜17.4｜18.4｜6.0｜2.15｜19,000｜25｜2,791｜8.27｜82.0｜4.11 A17B-21｜17.4｜18.4｜4.5｜1.43｜16,500｜26｜3,147｜8.06｜82.6｜3.48 A17B-20｜17.4｜18.4｜4.5｜3.40｜10,600｜16｜1,324｜5.24｜79.2｜1.45 A17B-17｜17.4｜18.4｜4.5｜0.30｜13,800｜21｜1,500｜4.54｜77.7｜1.64 A17B-16｜17.4｜18.4｜4.5｜2.00｜15,100｜25｜2,250｜6.26｜80.0｜2.48 A17B-11｜17.4｜18.4｜4.5｜2.80｜12,000｜25｜1,607｜5.58｜76.6｜1.75 A17B-08｜17.4｜18.4｜4.5｜2.10｜12,700｜24｜2,143｜7.09｜80.0｜2.36 A17B-07｜17.4｜18.4｜4.5｜2.50｜14,000｜25｜1,800｜5.37｜77.8｜1.97 製品詳細（例：A17B-43）

カスタマイズ可能な項目

リード・ピン

リード線

アース端子

特性/仕様 テクニック

シリーズ名：A17B（コアレスモーター）

外径：17.4mm

長さ（標準）： 15.8mmまたは18.4mm（サブモデルによる）

印加電圧：モデルにより異なる（例：3.7V、4.5V、4.8V、7.4V、9.0V、12.0V、18.0V）

端子抵抗：モデルにより異なる（例：～0.30Ω～～13.4Ω）

無負荷回転数範囲（例）：~8,860～22,300r/min

最大出力範囲（例）：

カスタマイズ可能なオプション：リードピン、リード線、接地端子

最大出力範囲（例）：～0.75 W～～6.78 W（サブモデルによる
