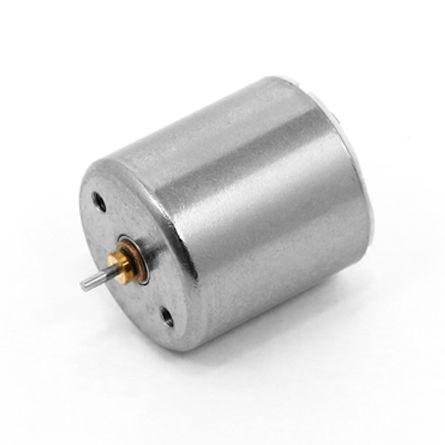

DCモーター A17B-44

12V核なし小型

概要
C.I. TAKIRON製のコアレスDCモーターシリーズ A17B（外径 φ17.4 mm）。本シリーズは、送風機能付きマスクなどの小型換気・ファン用途や、コンパクト機器向けのミニチュアコアレスモーターを想定しています。複数のサブモデルが長さ、電圧、性能特性の異なるバリエーションを提供します。詳細画像、外形図、デモ動画、CADデータなどの資料が設計評価のために利用可能です。

主要製品 — A17B-43：製品仕様

• 型式：A17B-43
• 外径：17.4 mm
• 長さ：15.8 mm
• 適用電圧：3.7 V
• 端子抵抗：1.50 Ω
• 無負荷回転数：16,140 r/min
• 無負荷電流：32 mA
• 起動電流：2,467 mA
• 起動トルク：5.26 mN・m
• 最大効率：78.5 %
• 最大出力：2.22 W

その他の注目モデル（A17Bシリーズ：概要）
本シリーズは多くのバリエーションを含みます（例：A17B-44、-43、-42、-41、-40、-39、-37、-35、-34、-33、-30、-29、-28、-27、-26、-25、-24、-23、-22、-21、-20、-19、-18、-17、-16、-11、-08、-07）。各バリアントは主にモーター長、適用電圧、および回転数・電流・トルク・効率・出力などの性能パラメータが異なり、用途に応じた選定が可能です。

カスタマイズ可能項目

• リードピン
• リード線
• 接地端子

備考
外形図、CADデータ、デモ動画、カタログ資料を製品ページにて提供・参照できます。設計者や技術者の評価・組込に役立ててください。

技術仕様

• シリーズ：A17B（外径：17.4 mm）
• シリーズ内の代表的な定格電圧：例 3.7 V（A17B-43）等
• 代表的な端子抵抗（例 A17B-43）：1.50 Ω
• 無負荷回転数（例 A17B-43）：16,140 r/min
• 無負荷電流（例 A17B-43）：32 mA
• 起動電流・起動トルク（例 A17B-43）：2,467 mA、5.26 mN・m
• 最大効率（例 A17B-43）：78.5 %
• 最大出力（例 A17B-43）：2.22 W
• 複数のサブモデルが長さと性能ポイントを変えて提供
• 提供資料：外形図、CADデータ、デモ動画、カタログ資料
