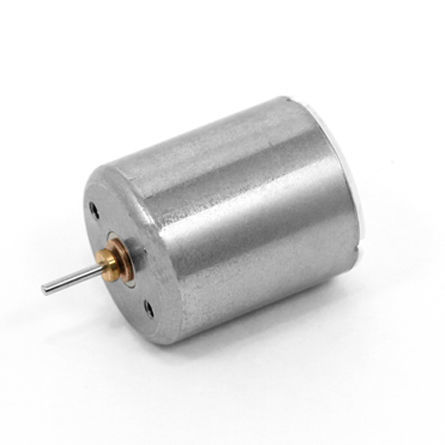

DCモーター A16B-22

12V核なし

製品概要
コアレスモーター A16Bシリーズ（外径 φ16 mm）。A16Bシリーズは複数のサブモデル（例：A16B-33）を含み、長さ、印加電圧、性能の異なる仕様をラインナップしています。代表的な用途はセキュリティ電子錠やその他の小型精密機器です。外形図やCADデータは製品資料ページから無料でダウンロードできます。

注目モデル - A16B-33（例）
製品仕様（A16B-33）
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92

製品シリーズ - 選定 A16B モデル（表）
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

カスタマイズ可能項目

• ギヤヘッド
• リードピン
• リード線
• 接地端子

注意事項
これらのモデルはA16Bファミリー（外径 φ16 mm）に属します。表示されている性能値は各サブモデルのメーカー仕様（回転数、電流、トルク、効率、出力、端子抵抗、印加電圧）です。外形図やCADデータは各モデルの製品資料をご確認ください。

技術仕様

• シリーズ: A16B
• 外径: 16 mm
• 代表的な長さ: 19.2 mm（サブモデルにより異なる）
• 印加電圧: 複数（例：4.5 V、5.0 V、12.0 V 等、サブモデルに依存）
• 端子抵抗: モデル依存（例：表示値 1.54 Ω ～ 80.0 Ω）
• 無負荷回転数: 一部モデルで最大約 24,800 r/m；A16B-33 = 14,200 r/m
• 無負荷電流: モデル依存（単位数mA〜数十mA）
• 起動電流: モデル依存（数百mA〜数千mA）
• 最大トルク: モデル依存（約0.27 mN·m〜約7.86 mN·m）
• 効率と出力: モデル依存（例：A16B-33 効率72.7%、出力2.92 W）
• 利用可能なカスタマイズ: ギヤヘッド、リードピン、リード線、接地端子
