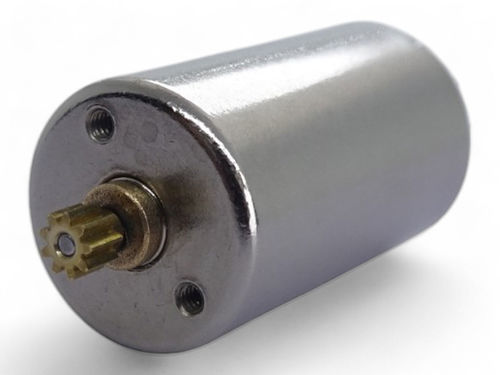

DCモーター A12C-33

3V核なしオーダーメイド

概要
A12Cシリーズは外径12.4 mmのコアレス（coreless）直流モーターで、サブモデルごとに長さや電気仕様が異なります。サブモデルは歯科治療機器（例：A12C-30）、一眼レフカメラ（例：A12C-31）、監視カメラ（例：A12C-20）などの用途で使用されています。各サブモデルごとの電気・機械データ、外形図、CADデータを用意しています。

シリーズ仕様（まとめ表）
モデル名 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 起動電流 [mA] | 最大トルク [mN･m] | 効率 [%] | 出力 [W]
A12C-37 | 12.4 | 21.5 | 9.2 | - | 21,500 | 30 | 3,016 | 12.1 | 81 | 6.8
A12C-33 | 12.4 | 21.5 | 3.0 | - | 5,310 | 7 | 317 | 1.63 | 72.5 | 0.23
A12C-32 | 12.4 | 21.5 | 9.2 | - | 24,800 | 40 | 3,450 | 11.9 | 79.6 | 7.76
A12C-30 | 12.4 | 21.5 | 3.7 | - | 20,200 | 40 | 3,936 | 6.75 | 80.9 | 3.57
A12C-23 | 12.4 | 21.5 | 6.0 | - | 18,400 | 40 | 1,555 | 4.6 | 70.5 | 2.21
A12C-20 | 12.4 | 21.5 | 6.0 | - | 5,820 | 4 | 211 | 1.99 | 74.3 | 0.3
A12C-14 | 12.4 | 21.5 | 12.0 | - | 10,400 | 16 | 245 | 2.36 | 55.4 | 0.64
A12C-13 | 12.4 | 21.5 | 6.0 | - | 19,200 | 50 | 2,069 | 5.88 | 71.3 | 2.96
A12C-36 | 12.4 | 24.8 | 6.0 | - | 20,100 | 45 | 3,750 | 10.4 | 79.3 | 5.5
A12C-31 | 12.4 | 24.8 | 11.1 | - | 24,800 | 35 | 4,620 | 19.4 | 83.3 | 12.6
A12C-40 | 12.4 | 30.8 | 6.0 | - | 11,200 | 25 | 1,923 | 9.58 | 78.5 | 2.81
A12C-38 | 12.4 | 30.8 | 11.1 | - | 18,000 | 25 | 3,895 | 22.6 | 84.6 | 10.7
A12C-35 | 12.4 | 30.8 | 6.0 | - | 17,000 | 40 | 4,800 | 15.9 | 82.6 | 7.08
A12C-34 | 12.4 | 30.8 | 5.0 | - | 8,400 | 20 | 1,190 | 6.54 | 75.8 | 1.4
A12C-29 | 12.4 | 30.8 | 12.0 | - | 10,000 | 12 | 850 | 9.47 | 77.6 | 2.48
A12C-28 | 12.4 | 30.8 | 9.0 | - | 19,700 | 35 | 5,000 | 21.5 | 84 | 11.1
A12C-25 | 12.4 | 30.8 | 6.0 | - | 13,000 | 35 | 2,640 | 11.3 | 78.3 | 3.86
A12C-24 | 12.4 | 30.8 | 6.0 | - | 11,000 | 30 | 2,200 | 11.1 | 78 | 3.21
A12C-22 | 12.4 | 30.8 | 6.0 | - | 5,900 | 10 | 410 | 3.79 | 71.2 | 0.59
A12C-18 | 12.4 | 30.8 | 3.6 | - | 14,650 | 65 | 4,375 | 9.96 | 77.1 | 3.82
A12C-17 | 12.4 | 30.8 | 8.0 | - | 13,650 | 27 | 2,462 | 13.5 | 80.2 | 4.82
A12C-16 | 12.4 | 30.8 | 7.4 | - | 15,000 | 40 | 2,902 | 13.3 | 77.9 | 5.22
A12C-15 | 12.4 | 30.8 | 12.0 | - | 10,200 | 15 | 545 | 5.8 | 69.6 | 1.55
A12C-12 | 12.4 | 30.8 | 9.0 | - | 20,500 | 50 | 5,455 | 22.5 | 81.8 | 12.1
A12C-11 | 12.4 | 30.8 | 6.0 | - | 14,200 | 30 | 3,781 | 15 | 83 | 5.58
A12C-07 | 12.4 | 30.8 | 6.0 | - | 20,400 | 65 | 6,000 | 16.5 | 80.3 | 8.81

カスタマイズ可能項目（サブモデルごと）

• ギアヘッド
• リードピン
• リード線
• 接地端子

注意
各サブモデルの電気／機械データはシリーズ表に記載されています。外形図やCADデータはサブモデルごとに提供可能です。

仕様 / 技術情報

• シリーズ名：A12C
• 外径：12.4 mm
• サブモデル：A12C-37、-33、-32、-30、-23、-20、-14、-13、-36、-31、-40、-38、-35、-34、-29、-28、-25、-24、-22、-18、-17、-16、-15、-12、-11、-07、-05 等
• 印加電圧や端子抵抗はサブモデルにより異なります（各モデルの表を参照）
• 無負荷回転数はモデルにより数千 r/m から 30,000 r/m 超まで変化します
• カスタマイズ対応：ギアヘッド、リードピン、リード線、接地端子
