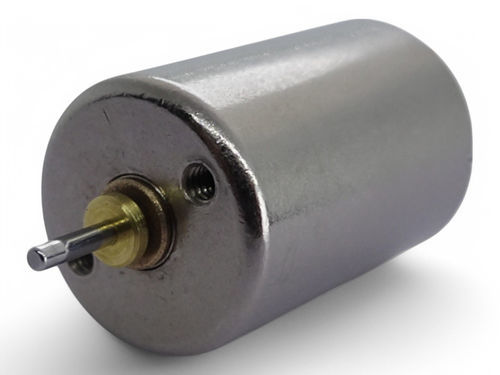

DCモーター A12B-37

9V核なしオーダーメイド

製品概要
コアレスモータ A12B シリーズ（外径 φ12 mm）。シリーズは、印加電圧、回転数、トルク特性に応じて最適化された複数のサブ型番で構成されています。カスタマイズ可能項目：ギアヘッド、リードピン、リード線、アース端子。

製品ラインナップ（主なサブ型番：表形式）
機種名 | 外径[mm] | 長さ[mm] | 印加電圧[V] | 端子間抵抗[Ω] | 無負荷回転数[r/min] | 無負荷電流[mA] | 起動電流[mA] | 起動トルク[mN·m] | 最大効率[%] | 最大出力[W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

個別製品の詳細（選択例）
A12B-24 — 製品仕様
機種名：A12B-24
外径[mm]：12
長さ[mm]：15.5
印加電圧[V]：4.5
端子間抵抗[Ω]：4.1
無負荷回転数[r/min]：23,800
無負荷電流[mA]：45
起動電流[mA]：1,100
起動トルク[mN·m]：1.83
最大効率[%]：63.6
出力[W]：1.14

A12B-37 — 製品仕様
機種名：A12B-37
外径[mm]：12
長さ[mm]：18.1
印加電圧[V]：9.0
端子間抵抗[Ω]：65.2
無負荷回転数[r/min]：8,860
無負荷電流[mA]：5
起動電流[mA]：138
起動トルク[mN·m]：1.24
最大効率[%]：65.6
出力[W]：0.29

対応可能項目

• ギアヘッド
• リードピン
• リード線
• アース端子

用途・備考
A12Bシリーズは印加電圧のレンジ（低電圧タイプおよそ3.0 V〜12.0 V以上）をカバーし、外径φ12 mmのコアレスモータが必要な用途に適しています。サブ型番は端子間抵抗や印加電圧により回転数・トルク・効率のトレードオフがあります。製品資料には外形図やCADデータのダウンロード案内が記載されています。

技術仕様 / 仕様概要

• シリーズ：A12B（外径 φ12 mm）
• 掲載サブ型番：A12B-24、A12B-37、A12B-36、A12B-35、A12B-33、A12B-32、A12B-27
• 各型番の主要パラメータ：外径、長さ、印加電圧、端子間抵抗、無負荷回転数・電流、起動電流・トルク、最大効率、最大出力
• 対応可能項目：ギアヘッド、リードピン、リード線、アース端子
• 代表的な用途：医療、光学、ホビー、セキュリティ、産業用途などの小口径コアレスモータを必要とする用途
