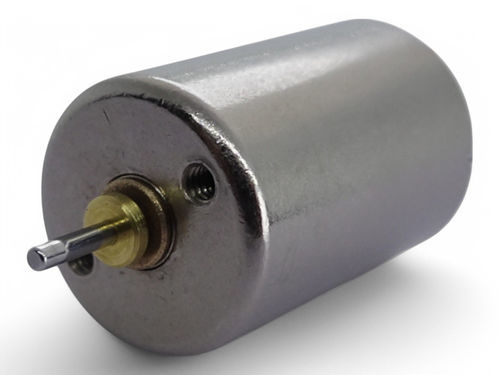

DCモーター A12B-3612V核なし
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- DC
- 電圧
- 12V
- 構造
- 核なし
- 出力
0.27 W
(0 hp)- アンペア数
4 mA, 98 mA
- トルク
0.00101 Nm
(0.000745 ft.lb)- 回転速度
10,240 rpm
(64,339.8175 rad.min-1)- 直径
12 mm
(0.47 in)
詳細
概要
型番と主要仕様（列: Model | 外径 [mm] | 長さ [mm] | 供給電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/min] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN·m] | 効率 [%] | 出力 [W]）
カスタマイズ可能項目
仕様 / 技術特性
- C.I. TAKIRON Corporation の A12B シリーズ コアレスモーター（外径 φ12 mm）。シリーズページには複数の A12B サブモデルが掲載され、電気・機械仕様の詳細と、提供されている場合は外形図や CAD データなどのダウンロード資料が記載されています。
- サブモデルごとに外径、長さ、定格電圧、端子抵抗、無負荷時の回転数/電流、始動電流/トルク、効率、出力などの仕様が示されています。
型番と主要仕様（列: Model | 外径 [mm] | 長さ [mm] | 供給電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/min] | 無負荷電流 [mA] | 起動電流 [mA] | 起動トルク [mN·m] | 効率 [%] | 出力 [W]）
- A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23800 | 45 | 1100 | 1.83 | 63.6 | 1.14
- A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8860 | 5 | 138 | 1.24 | 65.6 | 0.29
- A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10240 | 4 | 98 | 1.01 | 63.7 | 0.27
- A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5100 | 8 | 125 | 0.62 | 55.8 | 0.08
- A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3600 | 5 | 75 | 0.52 | 55.0 | 0.05
- A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19250 | 35 | 1870 | 4.02 | 74.5 | 2.03
- A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7750 | 12 | 291 | 0.99 | 63.5 | 0.20
カスタマイズ可能項目
- ギアヘッド
- リードピン
- リード線
- 接地端子
仕様 / 技術特性
- シリーズ外径：12 mm（φ12）
- 代表的な長さ：サブモデルにより15.5 mm〜18.1 mm
- 供給電圧：モデル依存（例：3.0 V、4.5 V、9.0 V、12.0 V）
- 端子抵抗：モデル依存（約2.4 Ω〜約122.4 Ω）
- 無負荷回転数範囲：およそ3600〜23800 r/min（モデルによる）
- 無負荷電流範囲：およそ4〜45 mA
- 起動電流およびトルク：モデル依存（起動電流の例：約75 mA〜>1870 mA、起動トルクは最大で約4.02 mN·m）
- 効率および出力はモデルにより異なる（例：効率最大約74.5%、出力最大約2.03 W）
- サブモデルごとに実物大の製品画像やデモ動画が利用可能。モデルによっては外形図や CAD データのダウンロード参照あり。
