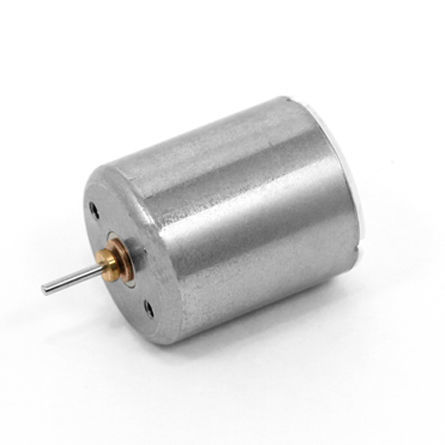

DCモーター A16B-04

4.5V核なし

製品概要
A16Bシリーズのコアレスモーター（外径 Ø16 mm、長さ 19.2 mm）。A16Bファミリーは、異なる印加電圧や性能ポイントに最適化された複数のサブモデルで構成されています。サブモデルA16B-33は電子キー（セキュリティドア）などでの採用実績があります。機械図面およびCADデータはサイトの製品リソースからダウンロード可能です。

製品シリーズ（代表的なA16Bモデル）

• A16B-33 | Ø16 mm | L 19.2 mm | 12.0 V | 終端抵抗 11.80 Ω | 無負荷回転数 14,200 r/min | 無負荷電流 22 mA | 起動電流 1,017 mA | 起動トルク 7.86 mN·m | 最高効率 72.7% | 最大出力 2.92 W
• A16B-31 | Ø16 mm | L 19.2 mm | 5.0 V | 終端抵抗 6.25 Ω | 無負荷回転数 9,000 r/min | 無負荷電流 25 mA | 起動電流 800 mA | 起動トルク 3.98 mN·m | 最高効率 67.8% | 最大出力 0.94 W
• A16B-29 | Ø16 mm | L 19.2 mm | 4.5 V | 終端抵抗 2.20 Ω | 無負荷回転数 18,600 r/min | 無負荷電流 35 mA | 起動電流 2,045 mA | 起動トルク 4.57 mN·m | 最高効率 75.5% | 最大出力 2.22 W
• A16B-27 | Ø16 mm | L 19.2 mm | 4.5 V | 終端抵抗 1.54 Ω | 無負荷回転数 17,930 r/min | 無負荷電流 28 mA | 起動電流 2,922 mA | 起動トルク 6.87 mN·m | 最高効率 81.4% | 最大出力 3.23 W
• A16B-25 | Ø16 mm | L 19.2 mm | 5.0 V | 終端抵抗 21.7 Ω | 無負荷回転数 4,900 r/min | 無負荷電流 9 mA | 起動電流 230 mA | 起動トルク 2.07 mN·m | 最高効率 64.4% | 最大出力 0.27 W
• A16B-22 | Ø16 mm | L 19.2 mm | 12.0 V | 終端抵抗 32.5 Ω | 無負荷回転数 11,000 r/min | 無負荷電流 6 mA | 起動電流 369 mA | 起動トルク 3.72 mN·m | 最高効率 76.1% | 最大出力 1.07 W
• A16B-10 | Ø16 mm | L 19.2 mm | 12.0 V | 終端抵抗 17.0 Ω | 無負荷回転数 18,000 r/min | 無負荷電流 12 mA | 起動電流 706 mA | 起動トルク 4.34 mN·m | 最高効率 75.6% | 最大出力 2.05 W
• A16B-09 | Ø16 mm | L 19.2 mm | 12.0 V | 終端抵抗 80.0 Ω | 無負荷回転数 8,100 r/min | 無負荷電流 4 mA | 起動電流 150 mA | 起動トルク 2.01 mN·m | 最高効率 70.0% | 最大出力 0.43 W
• A16B-07 | Ø16 mm | L 19.2 mm | 4.5 V | 終端抵抗 4.7 Ω | 無負荷回転数 10,600 r/min | 無負荷電流 15 mA | 起動電流 957 mA | 起動トルク 3.76 mN·m | 最高効率 76.5% | 最大出力 1.04 W
• A16B-04 | Ø16 mm | L 19.2 mm | 4.5 V | 終端抵抗 3.5 Ω | 無負荷回転数 13,500 r/min | 無負荷電流 16 mA | 起動電流 1,286 mA | 起動トルク 3.99 mN·m | 最高効率 78.9% | 最大出力 1.41 W
• A16B-03 | Ø16 mm | L 19.2 mm | 4.5 V | 終端抵抗 7.0 Ω | 無負荷回転数 12,300 r/min | 無負荷電流 17 mA | 起動電流 643 mA | 起動トルク 2.13 mN·m | 最高効率 70.1% | 最大出力 0.69 W

A16B-33 製品詳細
製品仕様

• 型番：A16B-33
• 外径：16 mm
• 長さ：19.2 mm
• 印加電圧：12.0 V
• 端子抵抗：–
• 無負荷回転数：14,200 r/min
• 無負荷電流：22 mA
• 起動電流：1,017 mA
• 起動トルク：7.86 mN·m
• 最大効率：72.7%
• 最大出力：2.92 W

カスタマイズ項目

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

注意事項

• シリーズ外径：Ø16 mm。
• 複数のサブモデルにより、所要の印加電圧、トルク、回転数に対応可能です。
• 機械図面およびCADデータは製品リソースからダウンロードできます。

仕様・技術データ

• シリーズ：A16B（コアレスモーター）、公称外径16 mm。
• 主な印加電圧：4.5 V、5.0 V、12.0 V（型式による）。
• 端子抵抗の範囲（例）：約1.54 Ω～約80.0 Ω（型式による）。
• 無負荷回転数の範囲（例）：4,900 r/min～18,600 r/min（型式による）。
• 一部高トルク仕様では起動電流が2,000 mAを超える場合があります（型式による）。
• 起動トルクの例：約2.07 mN·m～7.86 mN·m（型式による）。
• 表に示された最大効率：最大約81.4%（型式による）。
• カスタマイズ項目：gear head、lead pin、lead wire、grounding terminal。
