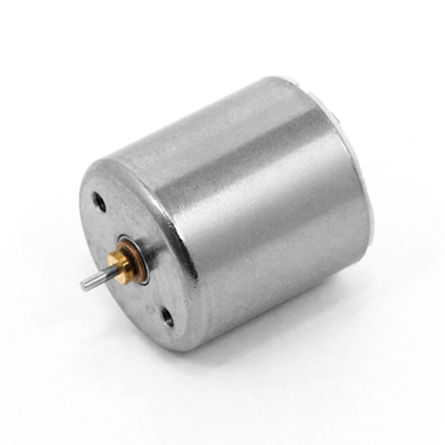

DCモーター A17B-30

4.5V核なしマイクロ

概要
A17Bシリーズのコアレスモーター（外径φ17.4mm）は、小型機器向けのマイクロコアレス直流モーター群です。代表的なサブモデルA17B-43は、電動ファン搭載マスクなどに用いられます。設計参照用として外形図およびCADデータをダウンロードできます。

代表製品（A17B-43）— 主な仕様表
型番 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 回転数 [r/min] | 無負荷電流 [mA] | 起動電流 [mA] | トルク [mN･m] | 効率 [%] | 出力 [W]
A17B-43 | 17.4 | 15.8 | 3.7 | - | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22

その他のA17Bファミリー例（抜粋）
型番 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 回転数 [r/min] | 無負荷電流 [mA] | 起動電流 [mA] | トルク [mN･m] | 効率 [%] | 出力 [W]
A17B-42 | 17.4 | 15.8 | 4.8 | - | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29
A17B-33 | 17.4 | 15.8 | 4.5 | - | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84
A17B-28 | 17.4 | 15.8 | 4.8 | - | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51
A17B-44 | 17.4 | 18.4 | 12.0 | - | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52
（A17Bファミリーの追加バリアントは、同様の列でページに掲載されています。）

カスタマイズ可能項目

• リードピン
• リード線
• 接地端子

注意
これらの表は、各モデルごとの代表的な電気的・機械的特性を示しています：回転数（r/min）、電流（mA）、トルク（mN·m）、効率（%）、出力（W）。表示値は各サブモデルの製品仕様書の数値です。
