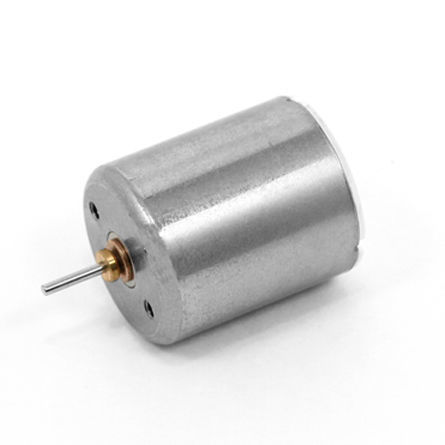

DCモーター A16B-09

12V核なしコンパクト

シリーズ
A16B コアレスモーターシリーズ（外径 φ16 mm）。

概要
外径 φ16 mm のコアレスDCモーター。複数のサブモデルが用意されています（例：A16B-33、A16B-31、A16B-29、A16B-27、A16B-25、A16B-22、A16B-10、A16B-09、A16B-07、A16B-04、A16B-03）。典型的な用途は電子錠（防犯扉）や、狭スペース向けの小型駆動用途などです。

シリーズ表（選定モデル）
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No-load speed [r/m] | No-load current [mA] | Startup current [mA] | Torque [mN·m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | - | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

カスタマイズ可能項目（シリーズ）

• ギアヘッド
• リードピン
• リード線
• アース端子

注記
表のフィールドは機械的寸法（外径、長さ）、電気定格（印加電圧、端子抵抗）および無負荷時／最大条件での性能（回転数、電流、始動電流、トルク、効率、出力）を示します。一部の値は未記載（"-"）です。

技術仕様

• シリーズ名：A16B（コアレスDCモーター、外径 φ16 mm）
• 標準的な長さ：例 約19.2 mm（サブモデルにより異なる）
• 代表的な供給電圧：モデルにより 4.5 V、5.0 V、12.0 V 等
• 端子抵抗：モデル依存（例：約1.54 Ω ～ >30 Ω；未記載の項目あり）
• 無負荷回転数：モデルと電圧により約4,900 r/m ～ 18,600 r/m
• 無負荷電流および始動電流：モデル依存（例：無負荷電流は数mA～数十mA、始動電流は約150 mA～数A の範囲）
• 最大トルクおよび出力：モデルごとに mN·m と W で指定（例：最大トルク約7.86 mN·m、最大出力約3.23 W）
• カスタマイズオプション：ギアヘッド、リードピン選択、リード線オプション、アース端子
