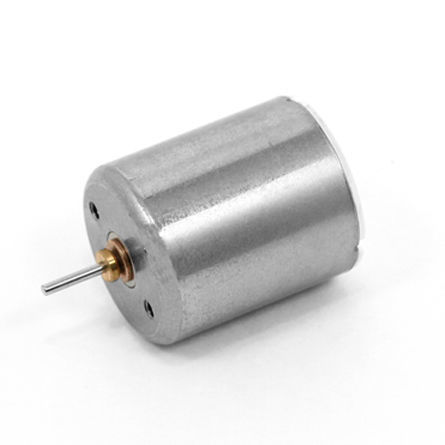

DCモーター A16B-10

12V核なし小型

製品ファミリー
C.I. TAKIRON コアレスモーター A16Bシリーズ（外径 φ16 mm）。本シリーズは複数のサブモデルで構成されます（例：A16B-33 は電子錠／セキュリティドアに使用）。各モデルごとに回転速度、トルク、電圧、端子抵抗、電流、効率、出力などの詳細仕様を提示しています。外形図およびCADデータを多くのモデルで提供しています。

製品シリーズ - モデル（仕様表）
モデル | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [rpm] | 無負荷電流 [mA] | 起動電流 [mA] | 最大トルク [mN·m] | 効率 [%] | 出力 [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

カスタマイズ可能項目

• ギアヘッド
• リードピン
• リード線
• アース端子

用途／備考
小型の電機機械用途での採用が一般的です（資料の例：電子錠、セキュリティドア）。サブモデルは印加電圧、端子抵抗および機械・電気特性（速度、トルク、電流、効率、出力）が異なります。

技術仕様

• シリーズ名：A16B
• 外径（標準）：16 mm
• 長さ：表を参照（提示モデルは19.2 mmが典型）
• 供給電圧：一般的に 4.5 V、5.0 V、12.0 V（モデル依存）
• 端子抵抗：モデル依存（例：約1.54 Ω〜>80 Ω）
• 無負荷速度：最大約 18,600 rpm（モデル依存）
• 最大トルク：最大約 7.86 mN·m（モデル依存）
• 一般的なカスタマイズ項目：ギアヘッド、リードピン、リード線、アース端子
• 提供技術資料：外形図およびCADデータ
