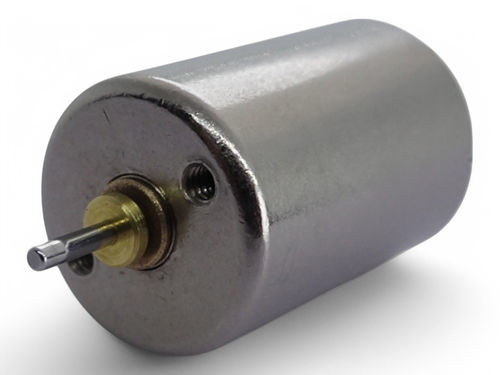

DCモーター A12B-24

4.5V核なし小型

製品シリーズ
コアレスモーター A12Bシリーズ（外径 φ12 mm）。本シリーズは複数のサブモデル（A12B-24、-37、-36、-35、-33、-32、-27 など）を含み、軸長、適用電圧および電気/機械特性が異なります。各サブモデルの仕様表には回転数、電流（無負荷/始動）、トルク、効率、出力が記載されています。外形図およびCADデータはダウンロード可能で、サンプル提供およびカスタマイズ対応をメーカーがサポートします。

利用可能モデル（要約表）
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No-load Speed [r/m] | No-load Current [mA] | Startup Current [mA] | Startup Torque [mN·m] | Efficiency [%] | Output [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

カスタマイズ可能項目

• ギアヘッド
• リードピン
• リード線
• 接地端子

注意
本シリーズは外径φ12 mmのコアレスモーターを対象とし、適用電圧や端子抵抗の異なる複数の電気仕様により回転数/トルク/出力の要件に対応できます。外形図やCADデータなどの技術資料が提供され、メーカーがカスタマイズやサンプル供給に対応します。

技術仕様

• Manufacturer: C.I. TAKIRON Corporation
• シリーズ: A12Bシリーズ（コアレスモーター、外径 12 mm）
• モデルごとの主要パラメータ: 外径、長さ、適用電圧、端子抵抗、無負荷回転数/無負荷電流、始動電流/始動トルク、最大効率および出力（上記モデル表参照）
• 性能例（選択モデル）: 無負荷回転数 約3,600～23,800 r/m、出力 約0.05 W～2.03 W
• カスタマイズ可能項目: ギアヘッド、リードピン、リード線、接地端子
• 利用可能なリソース: 外形図およびCADデータ（ダウンロード可能）、製品仕様表およびギャラリー画像
• 用途: コンパクトなコアレスモーターが必要な一般的なマイクロ駆動用途（電圧・トルクのバリエーションあり）
