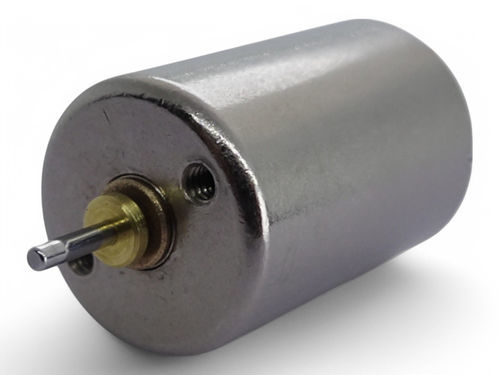

DCモーター A12B-33

3V核なし

概要
A12Bシリーズは外径φ12 mmのコアレスモーター群で、長さや電圧、性能特性の異なる複数のサブモデルを揃えています。本ページには各サブモデルの詳細仕様、ギャラリー画像、デモ動画を掲載しています。

シリーズ仕様
型番 | 外径 [mm] | 長さ [mm] | 印加電圧 [V] | 端子抵抗 [Ω] | 無負荷回転数 [r/m] | 無負荷電流 [mA] | 起動電流 [mA] | 最大トルク [mN･m] | 効率 [%] | 出力 [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

カスタマイズ可能項目

• ギアヘッド
• リードピン
• リード線
• 接地端子

ギャラリーとメディア
各製品の詳細にはメイン画像1点と、サブモデルごとのギャラリー画像およびデモ動画を掲載しています。

技術仕様

• シリーズ名：A12B
• 外径：12 mm
• 利用可能な長さ：15.5 mm〜18.1 mm（サブモデルにより異なる）
• サブモデルごとに表示される印加電圧（例：3.0 V、4.5 V、9.0 V、12.0 V）
• 端子抵抗の値はサブモデルにより大きく異なる（例：2.4 Ω、4.1 Ω、65.2 Ω、122.4 Ω）
• サブモデルごとの性能指標：無負荷回転数 [r/m]、無負荷電流 [mA]、起動電流 [mA]、最大トルク [mN･m]、効率 [%]、出力 [W]
• カスタマイズ可能なオプション：ギアヘッド、リードピン、リード線、接地端子
