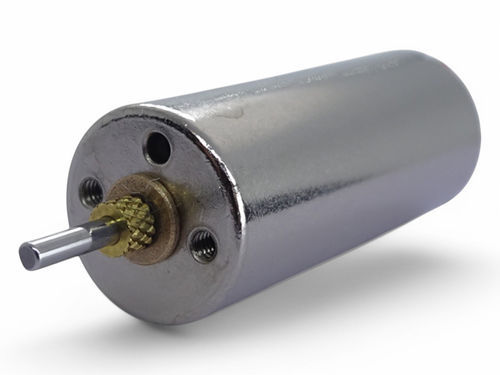

DCモーター A12C-31

核なし

概要
C.I. TAKIRONのA12Cシリーズは外径φ12.4 mmのコアレスモーターで、歯科機器、一眼レフカメラ、監視カメラなどの小型電機機器向けに複数のサブモデルを揃えています。モデルごとに長さ、印加電圧、電気特性、無負荷回転数／無負荷電流、起動特性、起動トルク、定格出力が異なり、用途に合わせた選定が可能です。

製品シリーズ - A12C（仕様表）
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No Load Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Startup Torque [mN･m] | Efficiency [%] | Output [W]
A12C-37 | 12.4 | 21.5 | 9.2 | 3.05 | 21,500 | 30 | 3,016 | 12.1 | 81 | 6.8
A12C-33 | 12.4 | 21.5 | 3.0 | 9.47 | 5,310 | 7 | 317 | 1.63 | 72.5 | 0.23
A12C-32 | 12.4 | 21.5 | 9.2 | 2.67 | 24,800 | 40 | 3,450 | 11.9 | 79.6 | 7.76
A12C-30 | 12.4 | 21.5 | 3.7 | 0.94 | 20,200 | 40 | 3,936 | 6.75 | 80.9 | 3.57
A12C-23 | 12.4 | 21.5 | 6.0 | 3.86 | 18,400 | 40 | 1,555 | 4.6 | 70.5 | 2.21
A12C-20 | 12.4 | 21.5 | 6.0 | 28.5 | 5,820 | 4 | 211 | 1.99 | 74.3 | 0.3
A12C-14 | 12.4 | 21.5 | 12.0 | 49.0 | 10,400 | 16 | 245 | 2.36 | 55.4 | 0.64
A12C-13 | 12.4 | 21.5 | 6.0 | 2.9 | 19,200 | 50 | 2,069 | 5.88 | 71.3 | 2.96
A12C-36 | 12.4 | 24.8 | 6.0 | 1.60 | 20,100 | 45 | 3,750 | 10.4 | 79.3 | 5.5
A12C-31 | 12.4 | 24.8 | 11.1 | 2.40 | 24,800 | 35 | 4,620 | 19.4 | 83.3 | 12.6
A12C-40 | 12.4 | 30.8 | 6.0 | 3.12 | 11,200 | 25 | 1,923 | 9.58 | 78.5 | 2.81
A12C-38 | 12.4 | 30.8 | 11.1 | 2.85 | 18,000 | 25 | 3,895 | 22.6 | 84.6 | 10.7
A12C-35 | 12.4 | 30.8 | 6.0 | 1.25 | 17,000 | 40 | 4,800 | 15.9 | 82.6 | 7.08
A12C-34 | 12.4 | 30.8 | 5.0 | 4.20 | 8,400 | 20 | 1,190 | 6.54 | 75.8 | 1.4
A12C-29 | 12.4 | 30.8 | 12.0 | 14.1 | 10,000 | 12 | 850 | 9.47 | 77.6 | 2.48
A12C-28 | 12.4 | 30.8 | 9.0 | 1.80 | 19,700 | 35 | 5,000 | 21.5 | 84 | 11.1
A12C-25 | 12.4 | 30.8 | 6.0 | 2.27 | 13,000 | 35 | 2,640 | 11.3 | 78.3 | 3.86
A12C-24 | 12.4 | 30.8 | 6.0 | 2.73 | 11,000 | 30 | 2,200 | 11.1 | 78 | 3.21
A12C-22 | 12.4 | 30.8 | 6.0 | 14.6 | 5,900 | 10 | 410 | 3.79 | 71.2 | 0.59
A12C-18 | 12.4 | 30.8 | 3.6 | 0.82 | 14,650 | 65 | 4,375 | 9.96 | 77.1 | 3.82
A12C-17 | 12.4 | 30.8 | 8.0 | 3.25 | 13,650 | 27 | 2,462 | 13.5 | 80.2 | 4.82
A12C-16 | 12.4 | 30.8 | 7.4 | 2.55 | 15,000 | 40 | 2,902 | 13.3 | 77.9 | 5.22
A12C-15 | 12.4 | 30.8 | 12.0 | 22.0 | 10,200 | 15 | 545 | 5.8 | 69.6 | 1.55
A12C-12 | 12.4 | 30.8 | 9.0 | 1.65 | 20,500 | 50 | 5,455 | 22.5 | 81.8 | 12.1
A12C-11 | 12.4 | 30.8 | 6.0 | 1.59 | 14,200 | 30 | 3,781 | 15.0 | 83.0 | 5.58

カスタマイズ可能項目（シリーズ）

• ギアヘッド (gear head)
• リードピン (lead pin)
• リード線 (lead wire)
• アース端子 (grounding terminal)

特徴／技術仕様

• シリーズ: A12C（コアレスモーター、外径 φ12.4 mm）
• 複数のサブモデルがあり、長さは21.5 mm〜30.8 mm
• 印加電圧はモデルにより異なる（例：3.0 V、3.6 V、3.7 V、5.0 V、6.0 V、7.4 V、8.0 V、9.0 V、9.2 V、11.1 V、12.0 V）
• 端子抵抗や電気的特性はモデルごとに表示（表中のΩおよびmAの値）
• 無負荷回転数、無負荷電流、起動電流、起動トルクがモデルごとに指定され、負荷条件に応じた選定が可能
• 各モデルの最大効率および出力定格が電気・熱設計の目安となる
• システム統合向けにギアヘッド、リードピン、リード線、アース端子のカスタマイズが可能
• サブモデルは歯科機器、一眼レフカメラ、監視機器などのコンパクトな用途を想定
