クロスシェアガルドのクラッチは、正確なトルク制御とシャフトの同期が必要な用途や、過負荷時に駆動・従動部材の完全な切り離しが必要な場合に、機械の保護を提供し、トルクリミッタシリーズを補完しています。
ご注文はこちら

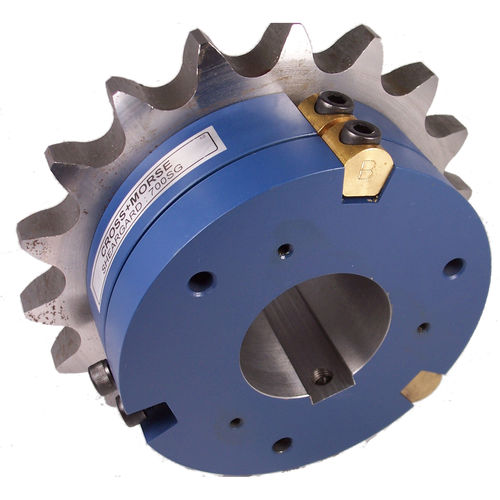

シャーガード過負荷クラッチ
シャーガード・クラッチは、コンパクトで低イナーシャのユニットで高トルク(最大125,000Nm)を伝達できるように設計されています。シャーピンチェーンスプロケットとフレキシブルシャフトカップリングは、標準在庫品により、低コストで迅速な納入が可能です。また、オプションのモーターモニタープレートを使用することにより、リミットスイッチや近接スイッチと組み合わせて過負荷時の電源遮断やアラーム信号の発信が可能です。
実績のあるウェッジシャーピンの基本的な長所を生かし、経済的に生産できるよう設計されたクラッチで、構成部品は既存のトルクリミッタプレートホイールやチェーンフレキシブルカップリングが使用できるサイズになっており、ドライブアセンブリ一式の在庫から供給することが可能です。高速回転用にはゴムカップリングがあります。
シアガートフレキシブルカップリング
シアガードチェーンカップリング
標準のクロスシアーガードユニットにチェーンカップリングを組み合わせ、最小限のバックラッシと高い信頼性を持つ過負荷カップリングとして在庫しています。この構造により、高荷重を伝達し、シャフトのミスアライメントに対応し、連続的な過負荷保護が可能な、シンプルで信頼性の高い、組立の容易なフレキシブルカップリングとなります。また、モーターモニターアセンブリは、過負荷時に電源をオフにするために使用することができます。
---
