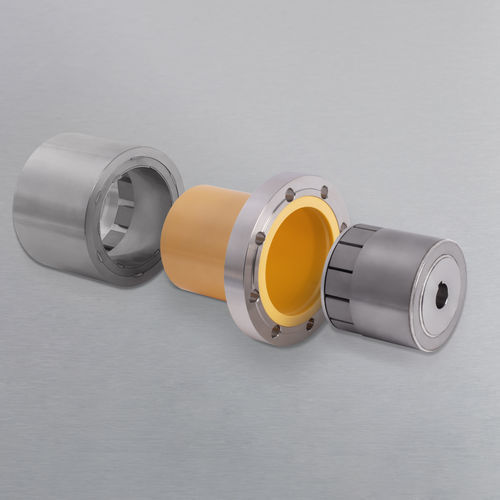

磁気軸継手

セラミック製キャン付きトランスミッション用ポンプ用

概要
DST 永久磁石式カップリングは、ポンプや撹拌機向けに接触なしで漏れのないトルク伝達を提供します。重要で毒性の高い、または腐食性のある媒体を扱う用途において、従来の動的シールに代わるソリューションです。DST は多様な用途に対応するために 1,000 を超える磁石構成を提供します。

温度特性
Sm2Co17 磁石使用時は約 ≈350°C まで、NdFeB 磁石使用時は約 ≈150°C までの使用が可能です。

表：標準構造範囲
Type | Power | Drawing no.
DST 27/1 | 1 Nm | D055M0153
DST 27/2 | 2 Nm | D055M0152
DST 45/4 | 4 Nm | D055M0013
DST 45/6 | 6 Nm | D055M0062
DST 45/8 | 8 Nm | D055M0015
DST 60/7 | 7 Nm | D055M0075
DST 60/10 | 10 Nm | D055M0136
DST 60/14 | 14 Nm | D055M0076
DST 60/22 | 22 Nm | D055M0077
DST 75/10 | 10 Nm | D055M0022
DST 75/20 | 20 Nm | D055M0028
DST 75/30 | 30 Nm | D055M0036
DST 75/40 | 40 Nm | D055M0044
DST 75/60 | 60 Nm | D055M0061
DST 110/22 | 22 Nm | D055M0024
DST 110/50 | 50 Nm | D055M0031
DST 110/80 | 80 Nm | D055M0039
DST 110/100 | 100 Nm | D055M0083
DST 135/85 | 85 Nm | D055M0026
DST 135/100 | 100 Nm | D055M0063
DST 135/135 | 135 Nm | D055M0033
DST 135/180 | 180 Nm | D055M0041
DST 135/220 | 220 Nm | D055M0010
DST 165/140 | 140 Nm | D055M0027
DST 165/200 | 200 Nm | D055M0034
DST 165/275 | 275 Nm | D055M0042
DST 165/365 | 365 Nm | D055M0047
DST 200/550 | 550 Nm | D055M0112
DST 200/700 | 700 Nm | D055M0113
DST 200/850 | 850 Nm | D055M0114
DST 200/1000 | 1000 Nm | D055M0115
DST 200/1200 | 1200 Nm | D055M0203

トルク

• 標準：1 – 1,200 Nm
• 特注：0.1 ～ 25,000 Nm

材料（媒体に接触する部品）
媒体に合わせて最適化された材料で供給可能です：

• 標準：1.4571 および 2.4610 (Hastelloy C-4)
• ステンレス鋼：1.4301、1.4401、1.4404、1.4435、1.4539、1.4980
• ハステロイ：2.4602 (C22)、2.4819 (C276)
• チタン：3.7165 (Grade 5)、3.7035 (Grade 2)、Beta C/Grade 19
• プラスチック：PTFE、PFA、TFM、PVDF
• その他の特殊材料は別途対応可

用途

• プロセスエンジニアリング
• 化学工業
• 医薬品産業
• 工業炉
• 水処理
• コンプレッサー
• 定量供給技術
• 油圧機器
• 石油化学
• 船舶産業

利点

• ATEX 認証
• 豊富な磁石構成オプション（>1,000）
• カスタムソリューション
• 非接触トルク伝達
• 駆動側と被駆動側の間の密閉性
• 腐食性媒体への耐性
• 無メンテナンス運転

動作原理／媒体
本製品は、ポンプや撹拌機で使用されることの多い、重要で毒性の高いあるいは腐食性のある媒体に適した密閉・非接触のトルク伝達を提供します。製品ビデオや補足資料が動作原理や典型的な設置例を示します。

仕様／技術的仕様

• 製品群：DST 永久磁石式カップリング
• トルク（標準）：1 – 1,200 Nm
• トルク（特注）：0.1 – 25,000 Nm
• 磁石の種類と温度限界：Sm2Co17 最大 ≈350°C、NdFeB 最大 ≈150°C
• 標準材料：1.4571、2.4610 (Hastelloy C-4)
• オプション材料：各種ステンレス、Hastelloy C22/C276、各種チタン、PTFE/PFA/TFM/PVDF、その他特殊材料
• 設計オプション：外側ロータ封止および軸受付きバージョン
• 標準構造範囲：表参照（Type / Power / Drawing no.）、DST 27〜DST 200 シリーズ、トルク 1 Nm〜1,200 Nm
