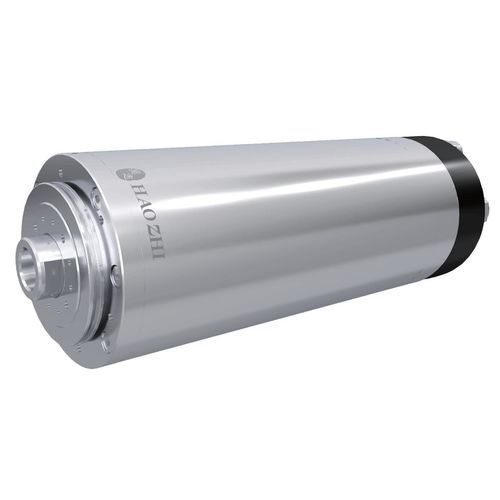

内部研削用スピンドル DGZM-08040/4.0 DWS

電動式水冷式

概要
DGZM-08040/4.0-DWSは、設置直径や可動質量が制約される環境向けに設計された小径内面研削用のコンパクトスピンドルです。本体径80 mm、重量約7 kg。定格出力4.0 kW（S1）、最大6 kW（S6-20%）、最高回転数40,000 rpm。水冷式を推奨します。セラミックボールベアリングにより高速での安定性を確保。ツールインターフェース：ストレート穴＋ねじ Φ15-M14-X1.5。

主要仕様（抜粋）
直径: Φ80 mm
最高回転数: 40,000 rpm
定格出力（S1）: 4.0 kW — S6-20%: 6 kW
定格トルク（S1）: 1.29 N·m — S6-40%: 1.91 N·m
重量: 約7 ± 0.5 kg

技術データ
モデル: DGZM-08040/4.0 DWS
最大周波数: 1,334 Hz
定格速度: 1,000 rpm
定格周波数: 100 Hz
定格電圧: 380 V
定格電流: 8.2 A
モータータイプ: 非同期モーター
ベアリング: セラミックボールベアリング
冷却方法: 水冷式（推奨）；流量 2–3 L/分、圧力 0.25 MPa
モーター温度センサー: KTY
振動速度: 0.8 mm/s
ツールインターフェース: ストレート穴とねじ Φ15-M14-X1.5

外形寸法図 / 特徴（要点）

• モデル: DGZM-08040/4.0 DWS
• 本体直径: Φ80 mm — 設置スペースが限られた用途向けのコンパクト設計
• 最高回転数: 40,000 rpm（小径精密内面研削向け）
• 定格出力: 4.0 kW（S1）、6 kW（S6-20%）
• 定格トルク: 約1.29 N·m（S1）；トルク（S6-40%）1.91 N·m
• モーター: 非同期タイプ
• ベアリング: セラミックボールで高回転時の安定性を確保
• 冷却: 水冷式推奨 — 2–3 L/分、0.25 MPa
• 電気仕様: 380 V、8.2 A（定格）
• 温度センサー: KTY
• 振動速度: 0.8 mm/s
• 重量: 約7 ± 0.5 kg
• ツールインターフェース: ストレート穴とねじ Φ15-M14-X1.5
• 用途: 小径精密内面研削加工向け
