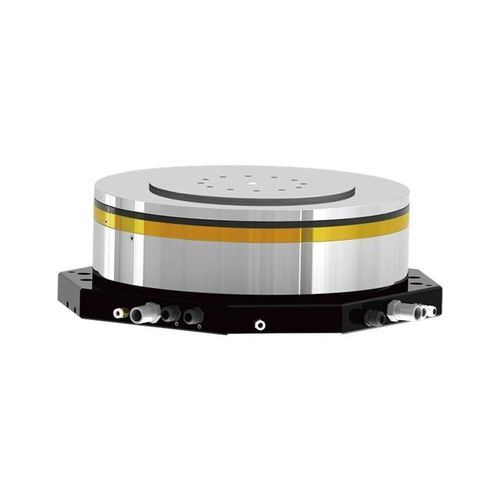

研削用スピンドル DYFDM-300(320)0.6/0.75-WS

静水圧ISO水冷式

概要
DYFDM-300は、立形研削盤向けに設計された静油圧式のB軸ユニットです。高速ホイール用途ではなく、研削負荷下での低速かつ高精度な回転位置決めを目的としています。

適用
立形研削盤のB軸回転テーブルユニットとしての組み込みや、高い軸剛性と位置決め精度を要求する同等の工作機械での使用に適しています。

主な特長

• ディスク直径: Φ300 mm
• 連続出力トルク: 87 N·m (S1 100%)
• 高い軸方向静的剛性: ≥2500 N/μm、半径方向静的剛性: ≥400 N/μm
• 低速運転対応: 最大回転数 60 rpm、双方向回転
• 内蔵同期モータ駆動: 1.3 kW、380 V、4 A
• 駆動油: ISO VG10、供給圧力 2.0–3.0 MPa
• 高精度な幾何精度: フロントラジアル振れ ≤0.001 mm、端面振れ ≤0.001 mm、回転精度 ≤0.0003 mm
• 熱安定のため水冷を推奨
• 質量（概算）: 227 ±10 kg

技術仕様

• モデル: DYFDM-300(320)0.6/0.75-WS
• ディスク直径（mm）: Φ300
• 駆動油の種類: ISO VG10
• オイル供給圧力（MPa）: 2.0-3.0
• 軸方向静的剛性（N/μm）: ≥2500
• 半径方向静的剛性（N/μm）: ≥400
• フロントエンドのラジアル振れ（mm）: ≤0.001
• 端面振れ（mm）: ≤0.001
• 回転精度（mm）: ≤0.0003
• ドライブタイプ: 内蔵モーター駆動
• 回転運動: 双方向回転
• 最高速度（rpm）: 60
• 最大周波数（Hz）: 52
• モータシステム: 同期モータ
• 定格電圧（V）: 380
• 出力 S1 100% (kW): 1.3
• 出力トルク S1 100% (N·m): 87
• 定格電流 S1 100%（A）: 4
• 冷却システム: 水冷（推奨）
• 適用分野: 立形研削盤のB軸回転テーブル
• 重量（kg）: 227 ±10
