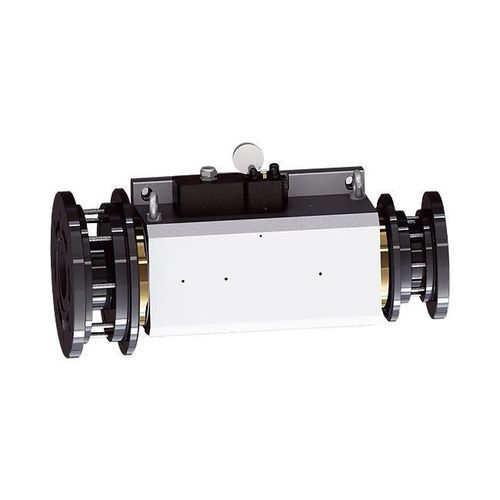

研削用スピンドル DYFDM-170(100)30/22-XWS

電動式静水圧ISO

製品概要
DYFDM-170は、連続トルクが大きく、ラジアル方向の動きを厳密に制御する必要がある工作機械の主軸台向けに設計された静油圧式主軸です。内蔵の同期モーターは22 kW（S1）および140 N·mの連続トルクを供給し、前端の規定ラジアル振れによりワークの精密回転を実現します。

主要仕様

• 最高回転数: 3500 rpm
• 出力（S1 100%）: 22 kW
• 出力トルク（S1 100%）: 140 N·m
• 中心高さ: 145 mm
• フロントエンドのラジアル振れ: ≤0.0001 mm

技術データ
型式: DYFDM-170(100)30/22-XWS
中心高さ（mm）: 145
潤滑油種類: ISO VG3
オイル供給圧（MPa）: 3.0-4.0
軸方向静的剛性（N/μm）: ≥350
半径方向静的剛性（N/μm）: ≥250
フロントエンドのラジアル振れ（mm）: ≤0.0001
軸端の軸方向移動（mm）: ≤0.001
回転精度（mm）: ≤0.0003
駆動方式: 内蔵モーター駆動
回転方向: 右回り
最高回転数（rpm）: 3500
最大周波数（Hz）: 233.3
モータ方式: 同期モータ
定格電圧（V）: 380
出力 S1 100% (kW): 22
出力トルク S1 100% (N·m): 140
定格電流 S1 100% (A): 41
冷却方式: オイル冷却（推奨）
適用分野: 工作機械の主軸台
正味重量（kg）: 395±1

特徴 / 仕様

• 型式: DYFDM-170(100)30/22-XWS
• 中心高さ: 145 mm
• 最高回転数: 3500 rpm
• 出力: 22 kW (S1 100%)
• 出力トルク: 140 N·m (S1 100%)
• 定格電流: 41 A
• 定格電圧: 380 V
• モータ方式: 同期モータ
• 駆動方式: 内蔵モーター駆動
• 軸方向静的剛性: ≥350 N/μm
• 半径方向静的剛性: ≥250 N/μm
• フロントエンドのラジアル振れ: ≤0.0001 mm
• 軸端の軸方向移動: ≤0.001 mm
• 回転精度: ≤0.0003 mm
• オイル供給圧: 3.0-4.0 MPa
• 潤滑油種類: ISO VG3
• 冷却: オイル冷却（推奨）
• 用途: 工作機械の主軸台
• 正味重量: 395±1 kg
