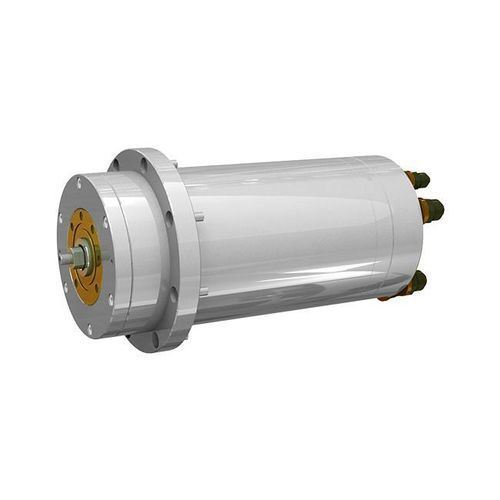

内部研削用スピンドル DYFDM-150(035)240/7.5-XWS

電動式静水圧ISO

概要
高速穴研削向けに設計されたDYFDM-150は、設置径Φ150 mmで精密な内面研削を行います。静油圧支持により、精密加工中の回転精度を0.0001 mm以内に保持します。

基本データ
設置直径: Φ150 mm
最高速度: 24000 rpm

技術データ

• モデル: DYFDM-150(035)240/7.5-XWS
• 中心高さ（mm）: φ150
• 潤滑油タイプ: ISO VG2
• オイル供給圧力（MPa）: 2.5–3.0
• 軸方向静的剛性（N/μm）: ≥50
• 半径方向静的剛性（N/μm）: ≥40
• 前端ラジアル振れ（mm）: ≤0.0003
• 軸方向端部移動（mm）: ≤0.0003
• 回転精度（mm）: ≤0.0001
• 駆動方式: 内蔵モーター駆動
• 回転方向: 反時計回り
• 最高速度（rpm）: 24000
• 最大周波数（Hz）: 800
• モータシステム: 非同期モーター
• 定格電圧（V）: 380
• 出力 S1 100% (kW): 7.5
• 出力トルク S1 100% (N·m): 3
• 定格電流 S1 100%（A）: 15
• 冷却方式: オイル冷却（推奨）
• 適用分野: 高速内部研削盤
• 重量（kg）: 43±2

主な特長 / 仕様

• 静油圧支持により極めて低い回転誤差を実現（≤0.0001 mm）。
• 最高24,000 rpmの高速内径研削に対応。
• 内蔵モーター駆動により設置が簡素化され、伝達部品を削減。
• 推奨潤滑油: ISO VG2、オイル供給圧力: 2.5–3.0 MPa。
• 高い静的剛性: 軸方向 ≥50 N/μm、半径方向 ≥40 N/μm。
