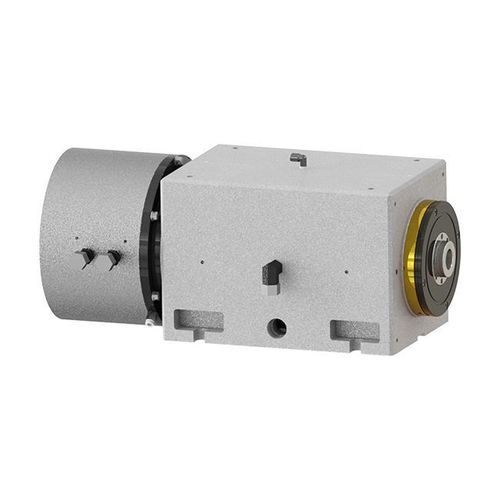

研削用スピンドル DYFDM-125(080)15/5.5-XVM

静水圧ISOオイル潤滑性

商品概要
高速ホイールスピンドルではなく工作機械の主軸台として設計されたDYFDM-125(080)15/5.5-XVMは、双方向回転と220V同期モータを組み合わせています。定格トルク41.4 N·mと静油圧支持により、最大1,500 rpmでワークの安定回転を実現します。

基本データ
直径: Φ125 mm
最高回転数: 1500 rpm

技術仕様

• モデル: DYFDM-125(080)15/5.5-XVM
• 中心高（mm）: 125
• 潤滑油タイプ: ISO VG5
• オイル供給圧（MPa）: 2.5–5.0
• 軸方向静的剛性（N/μm）: ≥300
• 半径方向静的剛性（N/μm）: ≥250
• 前端ラジアル振れ（mm）: ≤0.0005
• 軸端の軸方向移動（mm）: ≤0.0005
• 回転精度（mm）: ≤0.0002
• 駆動方式: リアモータードライブ
• 回転: 双方向
• 最高回転数 (rpm): 1500
• 最大周波数 (Hz): 375
• モータ方式: 同期モータ
• 定格電圧 (V): 220
• 出力 S1 100% (kW): 6.5
• 出力トルク S1 100% (N·m): 41.4
• 定格電流 S1 100% (A): 18.4
• 冷却方式: オイル冷却（推奨）
• 適用分野: 工作機械の主軸台
• 重量 (kg): 223 ±10

特長 / 仕様

• 静油圧支持により高い回転安定性を実現
• リアモーター駆動の同期モーター、双方向回転対応
• 回転精度 ≤0.0002 mm、低い振れ
• オイル冷却およびISO VG5潤滑を推奨
• 高負荷の主軸台用途に適合
