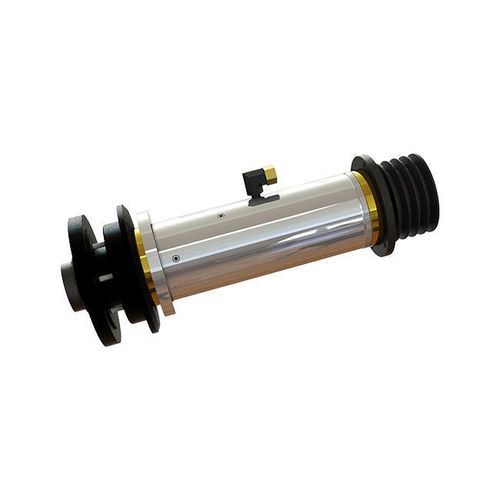

研削用スピンドル DYFJM-120(065)28/5.5A2-F

ベルトドライブISO

概要
DYFJM-120(065)28/5.5A2-Fは円筒研削用のコンパクトなスピンドルで、特にラジアル剛性が重視されています。ラジアル剛性≥800 N/μmにより円筒研削荷重に対応します。設置外径φ120 mm、質量58±1 kgにより装置の占有スペースを抑えます。主要データ：ジャーナル径φ65 mm、回転精度≤0.0003 mm、定格速度2200 rpm。

主要仕様
直径: Φ120 mm
ラジアル剛性: ≥800 N/μm
ジャーナル径: φ65 mm
定格/最大回転数: 2200 rpm
回転精度: ≤0.0003 mm
質量: 58±1 kg

技術データ
取り付け外径（mm）: φ120
ジャーナル径（mm）: φ65
駆動油種類: ISO VG3
オイル供給圧力（MPa）: 2.0-2.5
軸方向静的剛性（N/μm）: ≥100
半径方向静的剛性（N/μm）: ≥800
フロントエンドの半径方向振れ（mm）: ≤0.001
軸端の軸方向移動量（mm）: ≤0.001
回転精度（mm）: ≤0.0003
ドライブタイプ: ベルト駆動（belt drive）
回転方向: 右回り
定格/最高回転数（rpm）: 2200
適用分野: 円筒研削盤
重量（kg）: 58±1

特性 / 技術仕様

• モデル: DYFJM-120(065)28/5.5A2-F
• 取り付け外径: φ120 mm
• ジャーナル径: φ65 mm
• 駆動油の種類: ISO VG3
• オイル供給圧力: 2.0-2.5 MPa
• 軸方向静的剛性: ≥100 N/μm
• 半径方向静的剛性: ≥800 N/μm
• フロントエンドの半径方向振れ: ≤0.001 mm
• 軸端の軸方向移動量: ≤0.001 mm
• 回転精度: ≤0.0003 mm
• ドライブタイプ: ベルト駆動
• 回転方向: 右回り
• 定格/最高回転数: 2200 rpm
• 適用分野: 円筒研削盤
• 重量: 58±1 kg
