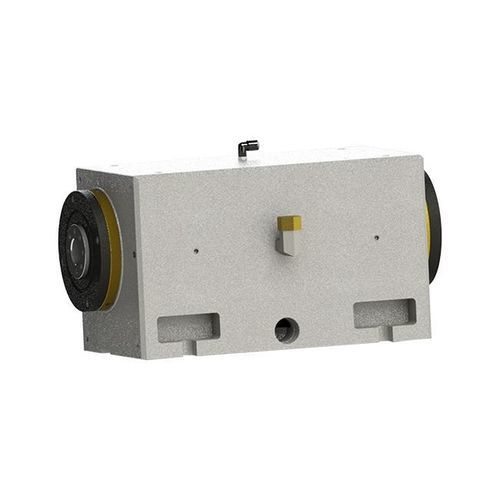

研削用スピンドル DYFJM-125(065)15/5.5-X

電動式静水圧ISO

製品説明
DYFJM-125(065)15/5.5-X は、モーター駆動の研削スピンドルとは異なり、駆動式の静圧（静油圧）心押し台スピンドルです。工作機械におけるワークの二次支持と高精度な位置決めを目的に設計され、双方向回転、低いラジアル・アキシャル振れを特徴とします。定格速度は1300 rpm、最高速度は1500 rpmです。取付外径は125 mm、ジャーナル径はΦ65 mmです。

概要
外径（取付）: Φ125 mm
ジャーナル径: Φ65 mm
定格速度: 1300 rpm
最高速度: 1500 rpm
駆動方式: 従動軸（駆動式）
回転: 双方向回転
用途: 工作機械の心押し台用補助支持
重量: 125±5 kg

技術データ（要約）
取付外径 (mm): 125
ジャーナル径 (mm): Φ65
駆動油種類: ISO VG5
オイル供給圧力 (MPa): 2.5-5.0
軸方向静的剛性 (N/μm): ≥300
半径方向静的剛性 (N/μm): ≥250
フロントエンドのラジアル振れ (mm): ≤0.0005
軸端の軸方向移動量 (mm): ≤0.0005
回転精度 (mm): ≤0.0002
駆動方式: 従動軸
回転運動: 双方向回転
定格速度 (rpm): 1300
最高速度 (rpm): 1500
適用分野: 工作機械の心押し台
重量 (kg): 125±5

特長 / 技術仕様

• 型式: DYFJM-125(065)15/5.5-X（駆動式静圧心押し台スピンドル）
• 取付外径: 125 mm
• ジャーナル径: Φ65 mm
• 駆動油: ISO VG5
• オイル供給圧力: 2.5–5.0 MPa
• 軸方向静的剛性: ≥300 N/μm
• 半径方向静的剛性: ≥250 N/μm
• フロントエンドのラジアル振れ: ≤0.0005 mm
• 軸端の軸方向移動量: ≤0.0005 mm
• 回転精度: ≤0.0002 mm
• 駆動方式: 従動軸（駆動式）
• 回転: 双方向
• 定格速度: 1300 rpm
• 最高速度: 1500 rpm
• 用途: 工作機械の心押し台
• 重量: 125±5 kg
