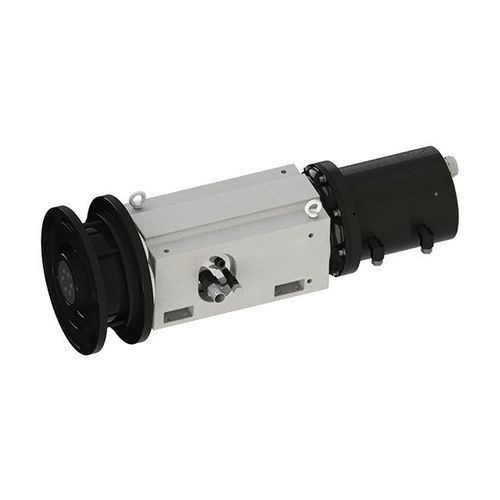

内部研削用スピンドル DYFDM-120(100)15/22-XWS

電動式ISOオイル潤滑性

概要
ガントリー研削機は、コンパクトな内面研削機よりも高いトルクと構造支持力を必要とします。DYFDM-120(100)15/22-XWSは出力22 kW、定格トルク140 N·m、軸方向および半径方向の静的剛性 ≥400 N/µm、回転精度 ≤0.0003 mm を提供します。

基本仕様
直径: Φ120 mm
最高速度: 3000 rpm

技術データ
モデル: DYFDM-120(100)15/22-XWS
中心高 (mm): 120
潤滑油種別: ISO VG3
油供給圧力 (MPa): 2.5-5
軸方向静的剛性 (N/μm): ≥400
半径方向静的剛性 (N/μm): ≥400
フロントエンド放射方向の振れ (mm): ≤0.0001
軸端の軸方向移動量 (mm): ≤0.001
回転精度 (mm): ≤0.0003
駆動方式: リアモータードライブ
回転運動: 双方向回転
最高速度 (rpm): 3000
最大周波数 (Hz): 300
モータ方式: 同期モータ
定格電圧 (V): 380
出力 S1 100% (kW): 22
出力トルク S1 100% (N·m): 140
定格電流 S1 100% (A): 52
冷却方式: オイル冷却（推奨）
適用分野: ガントリー研削機用
質量 (kg): 426±1

寸法
設置および統合の詳細は寸法図を参照してください。

特長 / 技術仕様

• モデル: DYFDM-120(100)15/22-XWS
• 中心高: 120 mm
• 直径: Φ120 mm
• 最高速度: 3000 rpm
• 出力 S1 100%: 22 kW
• 出力トルク S1 100%: 140 N·m
• 定格電流 S1 100%: 52 A
• 定格電圧: 380 V
• モータ方式: 同期モータ
• 駆動方式: リアモータードライブ
• 回転運動: 双方向回転
• 最大周波数: 300 Hz
• 軸方向静的剛性: ≥400 N/μm
• 半径方向静的剛性: ≥400 N/μm
• フロントエンド放射方向の振れ: ≤0.0001 mm
• 軸端の軸方向移動量: ≤0.001 mm
• 回転精度: ≤0.0003 mm
• 潤滑油種別: ISO VG3
• 油供給圧力: 2.5-5 MPa
• 冷却方式: オイル冷却（推奨）
• 適用分野: ガントリー研削機
• 質量: 426±1 kg
