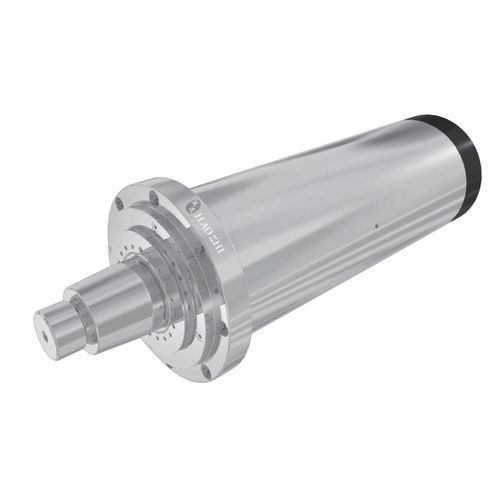

研削用スピンドル DGZM-18006/25-FWS

電動式水冷式高速

概要
本スピンドルは外径円筒研削向けに設計され、高速砥石回転と連続出力を必要とする加工に適しています。DGZM-18006/25-FWSは最高6,000 rpm、S1定格出力25 kW、間欠出力37.5 kWを提供し、より高速な砥石回転と大きな切削余裕を要する研削サイクルに対応します。

主な仕様（抜粋）
直径: Φ180mm
最高速度: 6,000 rpm
出力 (S1): 25 kW

技術データ（完全表）
モデル: DGZM-18005/25-FWS
直径: Φ180mm
最高速度: 6,000 rpm
最大周波数: 260 Hz
定格速度: 4,000 rpm
定格周波数: 200 Hz
定格電圧: 380 V
定格電流: 50 A
定格出力: 25 kW
定格トルク: GL7N.m
モータータイプ: 非同期モーター
ベアリングタイプ: 鋼球ベアリング
冷却方式: 水冷
冷却流量: 6–8 L/min（油圧 0.25 MPa）
モーター温度センサー: PTC
振動速度: ≤0.8 mm/s
重量: 94 ± 2 kg
工具インターフェース: 外側コーン L6

寸法
寸法図は製品ページにて表示（図の画像を参照）。

注意事項
ページ見出しは DGZM-18006/25-FWS を使用していますが、技術表では DGZM-18005/25-FWS と記載されています。ページのメタ情報にはトルク 61.7 N·m が記載されていますが、技術表ではトルクが "GL7N.m" と表記されています。

特性 / 技術仕様

• モデル（ページ見出し）: DGZM-18006/25-FWS
• モデル（技術表）: DGZM-18005/25-FWS
• 直径: Φ180 mm
• 最高速度: 6,000 rpm
• 定格速度: 4,000 rpm
• 最大周波数: 260 Hz
• 定格周波数: 200 Hz
• 定格出力 (S1): 25 kW
• 間欠出力: 37.5 kW
• トルク: 61.7 N·m（メタデータ） / GL7N.m（技術表）
• 定格電圧: 380 V
• 定格電流: 50 A
• モータータイプ: 非同期モーター
• ベアリング: 鋼球ベアリング
• 冷却: 水冷
• 冷却流量: 6–8 L/min（油圧 0.25 MPa）
• モーター温度センサー: PTC
• 振動: ≤0.8 mm/s
• 重量: 94 ± 2 kg
• 工具インターフェース: 外側コーン L6
