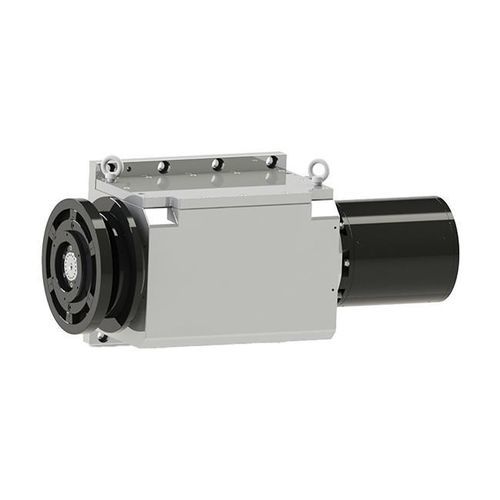

研削用スピンドル DYFDM-150(080)15/5.5-XWS

電動式ISOオイル潤滑性

概要
独立した後部モータードライブを持つ円筒研削盤およびカム研削盤向けに、DYFDM-150(080)15/5.5-XWSは軸方向および半径方向のバランスの取れた剛性を提供し、精密研削に適しています。5.5 kWの非同期モーターと油冷式静圧支持を組み合わせ、制御された連続研削サイクルに対応します。

主要仕様
直径: Φ150 mm
最高回転数: 3000 rpm

技術データ
モデル: DYFDM-150(080)15/5.5-XWS
中心高（mm）: 170
潤滑油: ISO VG5
供給油圧（MPa）: 2.5–5.0
軸方向静的剛性（N/μm）: ≥150
半径方向静的剛性（N/μm）: ≥150
フロント端のラジアル振れ（mm）: ≤0.0005
軸端の軸方向移動（mm）: ≤0.0005
回転精度（mm）: ≤0.0002
駆動方式: リアモータードライブ（時計回り）
最高回転数 (rpm): 3000
最大周波数 (Hz): 100
モータ種類: 非同期モーター
定格電圧 (V): 300
出力 S1 100% (kW): 5.5
出力トルク S1 100% (N·m): 35
定格電流 S1 100% (A): 14
冷却: オイル冷却（推奨）
用途: 円筒研削盤およびカム研削盤
重量 (kg): 約 278 ±10

特長 / 技術仕様

• モデル: DYFDM-150(080)15/5.5-XWS
• 直径: Φ150 mm
• 中心高: 170 mm
• 最高回転数: 3000 rpm
• モータ: 非同期、5.5 kW (S1 100%)、300 V、14 A、35 N·m
• 静圧支持、油冷式；潤滑油 ISO VG5；供給油圧 2.5–5.0 MPa
• 静的剛性: 軸方向 ≥150 N/μm、半径方向 ≥150 N/μm
• 精度: フロントラジアル振れ ≤0.0005 mm；軸方向移動 ≤0.0005 mm；回転精度 ≤0.0002 mm
• 駆動: リアモータードライブ（時計回り）
• 冷却: オイル冷却を推奨
• 用途: 円筒研削・カム研削盤
• 重量: 約 278 ±10 kg
