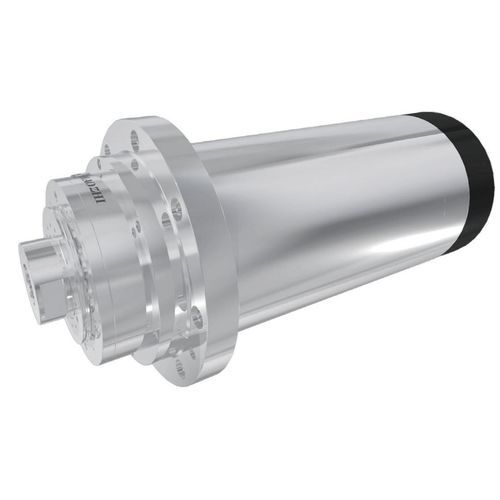

研削用スピンドル DGZM-15024/22-DFWS

高出力電動式水冷式

Overview
内面研削用スピンドルの上位レンジであるDGZM-15024/22-DFWSは、最高回転数よりも出力とトルクを重視します。Ø150 mmの本体は定格条件で22 kWおよび17.7 N·mを供給し、重負荷の研削加工に対応します。水冷とセラミックボールベアリングにより、過酷な内面研削用途での連続運転が可能です。

Key data
直径: Φ150 mm
最高回転数: 24,000 rpm
定格回転数: 12,000 rpm
定格出力 (S1): 22 kW
定格トルク (S1): 17.7 N·m

Technical data
モデル: DGZM-15024/22-DPNS
最大周波数: 800 Hz
定格周波数: 400 Hz
定格電圧: 380 V
定格電流: 41 A
モータータイプ: 非同期モーター
ベアリング: セラミックボールベアリング
冷却方式: 水冷 (6–8 L/min、0.25 MPa)
モーター温度センサー: KTY
振動速度: <0.8 mm/s
重量: 42 ± 1 kg
ツールインターフェース: ストレート穴およびネジ Φ28-M27×2

Dimensions
寸法図は製品ドキュメントに掲載されています。

Technical specifications

• 製品ページ参照名: DGZM-15024/22-DFWS
• 本体直径: 150 mm
• 定格出力 (S1): 22 kW
• 定格トルク (S1): 17.7 N·m
• 最高回転数: 24,000 rpm
• 定格回転数: 12,000 rpm
• 最大周波数: 800 Hz
• 定格周波数: 400 Hz
• 定格電圧: 380 V
• 定格電流: 41 A
• モーター: 非同期
• ベアリング: セラミックボールベアリング
• 冷却: 水冷（推奨流量 6–8 L/min、0.25 MPa）
• モーター温度センサー: KTY
• 振動: <0.8 mm/s
• 重量: 42 ± 1 kg
• ツールインターフェース: ストレート穴とネジ Φ28-M27×2
