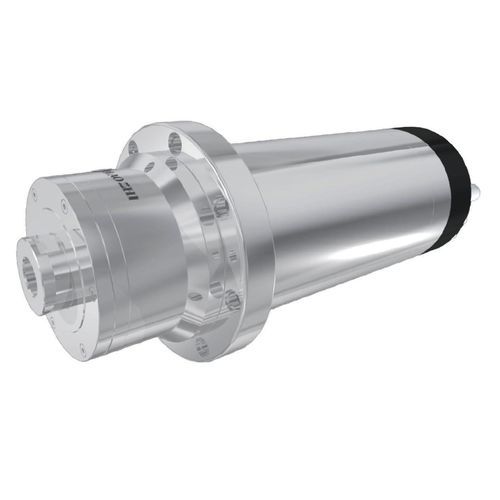

内部研削用スピンドル DGZM-12042/15-DFWQS

電動式水冷式高速

概要
フロントフランジはスピンドル荷重が機械構造へ伝達される方法を変えます。DGZM-12042/15-DFWQSはこのフランジ取付方式を、42,000 rpmの連続運転と15 kWの定格出力と組み合わせ、内面研削の高剛性・高回転統合を可能にします。

基本データ（要約）
直径: Φ120 mm
最高回転数: 42,000 rpm
定格出力 (S1): 15 kW
定格トルク (S1): 3.5 N·m

技術データ
型式: DGZM-12042/15-DFWQS
直径: Φ120 mm
最高回転数: 42,000 rpm
最大周波数: 1,400 Hz
定格回転数: 42,000 rpm
定格周波数: 1,400 Hz
定格電圧: 380 V
定格電流: 31 A
定格出力: 15.0 kW
定格トルク: 3.5 N·m
モータ種別: 非同期（誘導）モータ
軸受形式: セラミックボールベアリング
冷却方式: 水冷
冷却流量: 4.6 L/min（0.25 MPa時）
モータ温度センサ: KTY
振動速度: <0.8 mm/s
重量: 24 ± 1 kg
工具インターフェース: ストレート穴およびねじ Φ23-M22×1.5

特徴

• フランジ取付によりスピンドル荷重を機械構造へ伝達
• 42,000 rpmまでの連続高回転対応
• 定格出力15 kWで内面研削における高剛性を実現
• 高回転安定化のためのセラミックボールベアリング採用
• 定められた冷却流量の水冷方式

用途

• 高回転・高剛性を要求する内面研削加工
• フランジ取付が求められる研削盤への組み込み

仕様

• 型式: DGZM-12042/15-DFWQS
• 直径: Φ120 mm
• 最大 / 定格回転数: 42,000 rpm
• 最大 / 定格周波数: 1,400 Hz
• 定格電圧 / 電流: 380 V / 31 A
• 定格出力: 15.0 kW
• 定格トルク: 3.5 N·m
• モータ種別: 非同期（誘導）
• 軸受: セラミックボールベアリング
• 冷却: 水冷、4.6 L/min（0.25 MPa）
• モータ温度センサ: KTY
• 振動速度: <0.8 mm/s
• 重量: 24 ± 1 kg
• 工具インターフェース: ストレート穴およびねじ Φ23-M22×1.5
