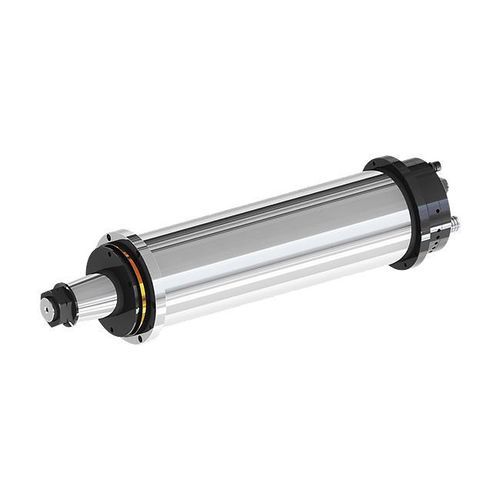

研削用スピンドル DYFDM-200(100)20/23-F

電動式ISOオイル潤滑性

概要
DYFDM-200(100)20/23-F は、専用のレースウェイ研削盤向けに設計された研削用スピンドルです。背面に取り付けられた同期モーター（S1定格）を組み込み、連続運転時の熱安定性確保のためにオイル冷却を推奨します。

基本仕様
直径: φ200 mm
最高回転数: 2500 rpm
モーター: 背面同期モーター 23 kW（S1 100%）、連続トルク 110 N·m
冷却: オイル冷却（推奨）

技術データ
モデル: DYFDM-200(100)20/23-F
取付時外径（mm）: φ200
駆動油の種類: ISO VG5
オイル供給圧力（MPa）: 2.5–3
軸方向静的剛性（N/μm）: ≥350
半径方向静的剛性（N/μm）: ≥200
フロントエンドのラジアル振れ（mm）: ≤0.001
軸端の軸方向移動量（mm）: ≤0.001
回転精度（mm）: ≤0.0003
駆動方式: リアモータードライブ
回転方向: 反時計回り
最高回転数（rpm）: 2500
最大周波数（Hz）: 167
モータシステム: 同期モータ
定格電圧（V）: 380
出力 S1 100% (kW): 23
出力トルク S1 100% (N·m): 110
定格電流 S1 100% (A): 43
正味重量（kg）: 190±2

用途と利点
レースウェイ研削盤向けに設計され、軸方向・半径方向の剛性および回転精度を提供します。背面同期モーターは連続負荷時の安定したトルク供給を可能にし、研削ヘッドへの組み込みを容易にします。

特長 / 技術仕様

• モデル: DYFDM-200(100)20/23-F
• 取付時外径: φ200 mm
• 最高回転数: 2500 rpm
• モータシステム: 同期モータ（背面搭載）
• 出力（S1 100%）: 23 kW
• 出力トルク（S1 100%）: 110 N·m
• 定格電流（S1 100%）: 43 A
• 定格電圧: 380 V
• 駆動油の種類: ISO VG5
• オイル供給圧力: 2.5–3 MPa
• 軸方向静的剛性: ≥350 N/μm
• 半径方向静的剛性: ≥200 N/μm
• フロントエンドのラジアル振れ: ≤0.001 mm
• 軸端の軸方向移動量: ≤0.001 mm
• 回転精度: ≤0.0003 mm
• 回転方向: 反時計回り
• 最大周波数: 167 Hz
• 冷却方式: オイル冷却（推奨）
• 適用: レースウェイ研削盤
• 正味重量: 190±2 kg
