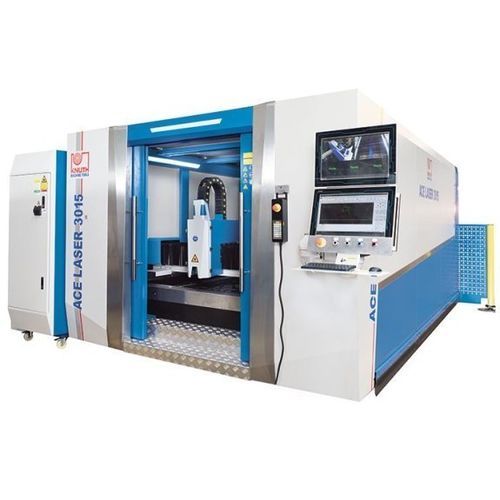

ファイバーレーザー切断機 ACE Laser 4020 3.0 R金属用板金用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- 金属用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用, 自動車産業用, エレクトロニクス産業用, 宇宙産業用
- X軸移動距離
2,020 mm
(79.53 in)- Y軸移動距離
4,050 mm
(159.45 in)- Z軸移動距離
100 mm
(4 in)- レーザー出力
3,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 全長
10,340 mm
(407 in)- 全幅
4,280 mm
(169 in)- 高さ
2,200 mm
(87 in)- 重量
9,000 kg
(19,841.6 lb)- 積載量
1,500 kg
(3,306.9 lb)
詳細
概要
ACE Laserシリーズは、板材加工に最適化された産業用レーザー切断システムを提供します。単品から量産まで、電子、航空宇宙、自動車分野での生産に対応する設計で、機械構造と標準装備により連続稼働、工程管理、部品の再現性をサポートします。
ハイライト
製品詳細
制御 & ソフトウェア
切断ヘッド
レーザー源
技術仕様
ACE Laserシリーズは、板材加工に最適化された産業用レーザー切断システムを提供します。単品から量産まで、電子、航空宇宙、自動車分野での生産に対応する設計で、機械構造と標準装備により連続稼働、工程管理、部品の再現性をサポートします。
ハイライト
- 両側駆動のガントリー構造、最大6,000×2,000 mmまでの構成が可能な作業領域
- 切断中の積載/搬出を可能にする自動シャトルテーブルでダウンタイムを低減
- 集塵・ろ過システムを備えた全閉型筐体と安全ガラス窓による作業観察
- モータ駆動の焦点調整、衝突保護、ファイバー伝送を備えたRayTools製切断ヘッド
- Raycus製イッテルビウムファイバーレーザー（1,000〜6,000 W、表示モデルは3,000 W）
- ラック&ピニオン駆動とサーボモータによる再現性のある位置決め
製品詳細
- 大判板材の取り扱いに適したガントリーデザイン、高い動特性
- 軽量かつ高剛性のダイカストアルミ製Y軸ポータル
- 溶接フレームの熱処理により製造応力を除去し、長期にわたり位置合わせを維持
- 高切断速度に対応する低メンテナンスの精密リニアガイド
- X/Y軸の高精度ラック&ピニオン駆動により安定した位置決めを実現
- 標準装備のダストコレクタおよび高効率ろ過ユニット
制御 & ソフトウェア
- 生産現場向けに最適化されたユーザーインターフェース
- 各種金属向けのプリセット切断パラメータとサイクルを備えた技術データベース
- CypCut/CNC互換のネスティング・切断パラメータ設定用ソフトウェア
- 切断ガス圧を制御するソレノイドおよび比例弁をコントローラで管理
切断ヘッド
- モータ式焦点調整、衝突保護、高さ制御を備えたRayTools製切断ヘッド
- 保守不要のフレキシブルファイバによるビーム伝送で長寿命を確保
- 6 kW以上の高出力仕様向けにBOCI等の高性能ヘッドを選択可能
レーザー源
- Raycus製イッテルビウムファイバーレーザー（1,000〜6,000 W）— 本モデルは3,000 W
- 保守負担が少ない設計により運用コストを低減、上位出力は要相談
技術仕様
- 作業領域
テーブル寸法: 4.000 mm x 2.000 mm
ワーク最大質量: 1.500 kg
加速度 X/Y: 10 m/s² — Z: 5 m/s² - 移動量
X軸移動量: 2.020 mm
Y軸移動量: 4.050 mm
Z軸移動量: 100 mm - 早送り
早送り: 100 m/min
テーブル交換時間: 12 s – 17 s - 精度
位置決め精度: 0,03 mm/m
繰り返し精度: 0,02 mm/m - レーザー
ファイバーレーザー: 3.000 W
波長: 1,08 ± 10% µm
最大ビーム出力: 3.000 W
パルス周波数: 50 ~ 5k Hz
消費電力: 12 kW
電源: AC 380V ± 10%, 50/60Hz, 3xL+N
切断能力: 構造用鋼 18 mm — ステンレス 8 mm — アルミ 6 mm - 駆動出力
X軸: 1 kW — Y軸: 1,5 kW — Z軸: 0,4 kW - 寸法・重量
外形寸法 (L x W x H): 10,34 m x 4,28 m x 2,2 m
重量: 9.000 kg
カタログ
この商品のカタログはありません。
