ファイバーレーザー切断機 ACE.ST 3015 1.5R

金属用板金用CNC

製品概要

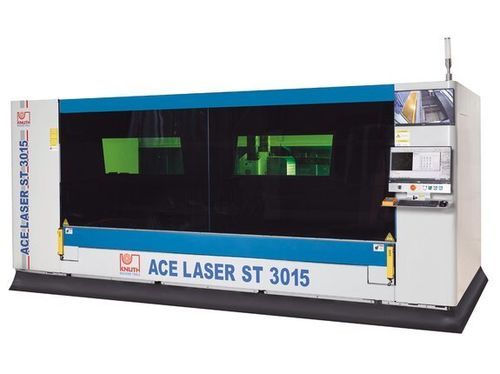

ACE.Laser ST 3015 1.5R は、限られた設置面積で大判金属板を効率的に加工するためのコンパクトなファイバーレーザー切断機です。フィルター式吸引装置を含む切断パッケージと、迅速な積み下ろしを可能にするモーター式引き出しテーブルを標準装備しています。単品加工から量産まで、電子、航空宇宙、自動車などの要求の高い産業分野に適しています。

特長

• コンパクト設計と優れたビーム品質
• 積み下ろしが容易なモーター式引き出しテーブル
• フィルター付抽気を含む切断パッケージ
• 導入、立上げ、保守を含む包括的なサービス

作業領域
テーブル寸法: 3000 mm x 1500 mm
ワーク最大重量: 1000 kg

ストローク
X軸ストローク: 1530 mm
Y軸ストローク: 3050 mm
Z軸ストローク: 100 mm

早送り
X/Y軸早送り: 80 m/min
Z軸早送り: 40 m/min

精度
位置決め精度: 0.03 mm/m
繰り返し精度: 0.03 mm/m

レーザー
ファイバーレーザー（本仕様）：1500 W
波長: 1.08 ± 10% µm
最大ビーム出力: 1500 W
消費電力: 5.3 kW
切断能力（構造用鋼）: 12 mm
ステンレス鋼: 4 mm
アルミニウム: 3 mm

駆動出力
X軸駆動出力: 1.7 kW
Y軸駆動出力: 2.4 kW
Z軸駆動出力: 0.4 kW

寸法・質量
外形寸法（L x W x H）: 4.75 m x 2.26 m x 2.10 m
質量: 5250 kg

製品詳細

• 3000 x 1500 mm の大面積ワークエリア。シリーズは1.5 kW〜6 kWのファイバーレーザーを選択可能。
• 作業テーブルは筐体から引き出せるため、狭いスペースでも素早く積み下ろしが可能。
• 引き出し機構は堅牢で、伸長時に最大1000 kgを支持。
• ねじれ剛性の高いガントリが作業テーブルの長辺を跨ぎ、両側同期で駆動。
• DIN EN ISO 9013-1 に準拠した直角度/平行度許容範囲を満たす設計。
• 溶接フレームは熱処理済みで、残留応力を除去し長期的な再現性を確保。
• 高精度リニアガイドは低メンテナンスで高速切断に対応。
• X/Y軸には高精度ラック＆ピニオン駆動を採用し、確実な位置決めを実現。
• 高出力サーボにより高ダイナミクスと優れた切断品質を両立。
• 作業エリアは完全に遮蔽され、安全ガラス窓から切断プロセスを確認可能。
• ハンドヘルドの操作器が付属し、迅速なセットアップが可能。

制御

• 大画面で直感的な操作が可能な高性能CNCを搭載。
• 全機能を集約表示し、習熟時間を短縮。
• 追加モニタにより、内蔵カメラでの積載・切断監視が可能。
• Ethernet経由でのリモート診断・保守対応。
• 比例弁により切断中のガス圧を制御（制御部で設定）。

ネスティングソフトウェア

• CypCut：Ai、DXF、PLT、LXDなど一般的なフォーマットに対応したネスティング／切断ソフト。
• 各種金属向けの切断パラメータとプリセットサイクルを備えた技術データベース。
• 自動ネスティングにより材料利用を最適化し時間を短縮。

切断ヘッド

• 4 kWまでのモデルはRayTools、6 kWモデルはBOCI BLT切断ヘッドを採用。
• 衝突保護、オートフォーカス位置決め、高さ制御を標準装備。
• プログラム実行中に材料条件に応じて焦点を連続調整。
• 保守が容易な設計。

レーザー源

• Raycus製ファイバーレーザーは高い電光変換効率と優れたビーム品質を提供。
• メンテナンスフリーのレーザー源で運用コストを低減。
• 水冷式により熱バランスを維持し、熱負荷部品を保護。

排気・フィルトレーション

• レーザー出力に合わせた強力なフィルター式排気装置を標準装備。
• 発生する粒子や煙を効率的に除去し、作業者の健康と機械寿命を保護。

技術仕様

• テーブル寸法: 3000 mm x 1500 mm
• ワーク最大重量: 1000 kg
• ストローク X / Y / Z: 1530 mm / 3050 mm / 100 mm
• 早送り X/Y: 80 m/min；Z: 40 m/min
• 位置決め/繰り返し精度: 0.03 mm/m
• ファイバーレーザー出力（本機仕様）: 1500 W（シリーズは最大6000 Wまで対応）
• 最大ビーム出力: 1500 W
• 消費電力: 5.3 kW
• 切断厚（参考）: 鋼 12 mm；ステンレス 4 mm；アルミ 3 mm
• 機械外形: 4.75 m x 2.26 m x 2.10 m
• 機械質量: 5250 kg
• 駆動出力: X 1.7 kW / Y 2.4 kW / Z 0.4 kW
