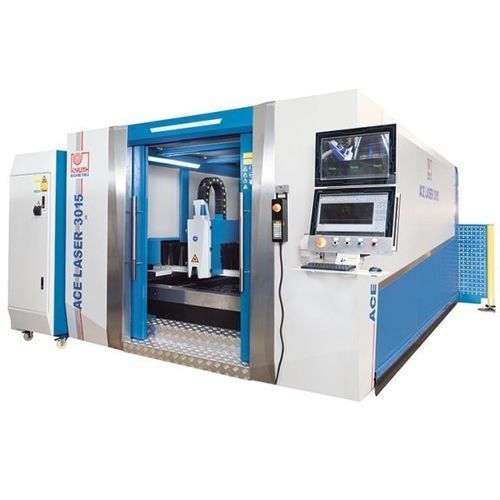

レーザー切断機 ACE Laser 6020 2.0 R

金属用板金用CNC

製品説明
ACE Laser シリーズは、産業向けのファイバーレーザー切断システムです。切断プロセスに最適化され、再現性のあるワーク品質、生産性、作業の安全性および稼働信頼性を提供します。標準構成には自動チェンジテーブル（シャトル）やフィルター付排気装置が含まれ、単品生産から大量生産まで対応します（電子、航空宇宙、自動車等）。

ハイライト

• 両側駆動のガントリ構造、最大作業領域 6,000 x 2,000 mm
• フィルター式排気装置および自動シャトルテーブルを含む切断パッケージ
• KNUTH のサービス（設計、据付、立上げ、保守）対応

技術仕様 — 作業領域
テーブル寸法: 6.000 mm x 2.000 mm
ワーク重量（最大）: 2.000 kg
X/Y 軸加速度: 8 m/s²
Z 軸加速度: 5 m/s²

技術仕様 — 稼働範囲
X 軸移動量: 2.020 mm
Y 軸移動量: 6.050 mm
Z 軸移動量: 120 mm

技術仕様 — 早送り
早送り: 80 m/min
切断テーブル切換時間: 15 s - 20 s

技術仕様 — 精度
位置決め精度: 0.05 mm/m
繰返し精度: 0.03 mm/m

技術仕様 — レーザー
ファイバーレーザー（標準）: 2.000 W（Raycus）
波長: 1.08 ± 10% µm
最大ビーム出力: 2.000 W
消費電力: 6.5 kW
供給電圧: AC 380V ± 10%, 50/60Hz, 3xL+N
切断能力 — 構造用鋼: 14 mm、ステンレス: 5 mm、アルミニウム: 4 mm

技術仕様 — 駆動出力
X 軸駆動出力: 2 kW
Y 軸駆動出力: 2 kW
Z 軸駆動出力: 0.4 kW

技術仕様 — 寸法と重量
全体寸法（L x W x H）: 16.3 m x 4.74 m x 2.15 m
重量: 17,800 kg

製品詳細

• 汎用的な板材寸法に対応する、両側駆動のガントリ構造
• アルミダイカスト製 Y 軸ポータルにより軽量化と剛性を両立し動的特性を向上
• 溶接後の熱処理を施した機械フレームにより製造応力を除去し長期の位置保持を実現
• 高切断速度に対応し、保守を抑えた精密リニアガイドを採用
• Z・Y 軸に高精度ラック＆ピニオンを採用し信頼性の高い位置決めを実現
• 全軸にサーボモータを装備
• 保護カバーおよびフィルター付排気で作業者安全と環境対策を実施、観察用保護ガラスを装備
• 自動シャトルテーブルにより切断中の積込み/取り出しが可能で稼働停止時間を削減
• DIN EN ISO 9013-1 に準拠した直角度/平行度の公差

制御とソフトウェア

• 操作性を考慮したユーザーインターフェース
• 各種金属向け切断パラメータとプリセットサイクルを備えた技術データベース
• プロセスパラメータ選定やネスティングを支援するソフトウェア
• 切断中のガス圧を制御するソレノイドおよび比例弁を装備

切断ヘッド

• モーター式焦点調整、衝突保護、レベル制御を備えた RayTools 切断ヘッド
• 柔軟な光ファイバによるメンテナンスフリーのビーム導光
• 高出力機（目安 6 kW 以上）向けに BOCI 切断ヘッドを用意

レーザー光源

• イッテルビウムファイバーレーザー（Raycus 等）を 1.000～6.000 W の範囲で選択可能
• 保守頻度を低減する設計で運用コストを抑制

標準装備（例）

• CNC 制御（FSCUT2000 / CypCut）：大型表示、リモコン、リモートアクセス、材料ライブラリ、ネスティング
• 自動焦点調整付き高圧切断ヘッド
• インターロック式前扉と保護ガラスを備えた保護筐体
• 自動交換（シャトル）テーブル
• 抽出・ろ過ユニット（ダストコレクタ）
• 集中潤滑システム
• レーザー光源用循環水冷却システム
• 酸素・窒素用の電磁弁を備えた自動ガスコンソール

オプション機器（例）

• 冷却式圧縮空気ドライヤー（露点 +3°C、流量 0.88 m3/min、フィルタ付）
• 各種シリンダー圧に対応する減圧弁（O2/N2）
• オフラインネスティング、CAD/CAM 等の追加ソフトウェアパッケージ

技術仕様（要約）

• 型式: ACE Laser 6020 2.0 R
• テーブル作業領域: 6.000 x 2.000 mm
• ファイバーレーザー出力（標準）: 2.000 W（Raycus）
• 最大切断厚さ（鋼材）: 14 mm
• 早送り: 80 m/min
• 位置決め精度: 0.05 mm/m — 繰返し精度: 0.03 mm/m
• 本体寸法: 16.3 m x 4.74 m x 2.15 m — 重量: 17,800 kg
