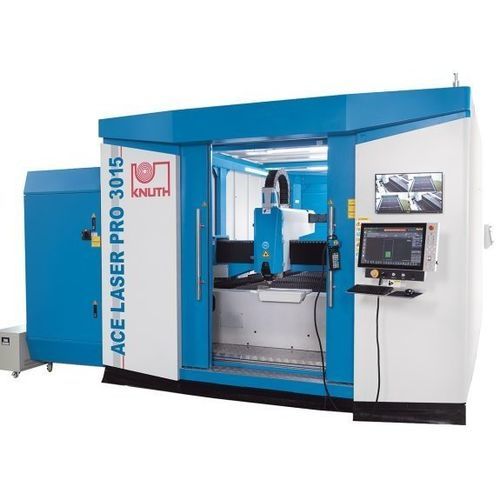

ファイバーレーザー切断機 ACE Laser PRO 3015 30R

金属用板金用CNC

概要
ACE Laser PRO 3015 30R は、単品〜量産の金属部品を精密に切断するための産業用ファイバーレーザー切断機です。加工テーブルは3,000 × 1,500 mm、レーザー出力は30 kWを想定し、電子、航空宇宙、自動車などの生産現場向けに設計されています。

主な特長

• レーザー出力範囲：12〜30 kW（本機：30 kW）
• シャトル式テーブル 3,000 × 1,500 mm、ワーク最大質量：1,500 kg
• フィルタ式排気を含む切断パッケージ
• 設置・立ち上げ・保守のサービス提供可能

制御

• 高出力ファイバーレーザー向け（>8 kW）に開発された EtherCAT ベースの FSCUT8000 CNC
• 産業用切断のための操作機能と工程最適化機能を搭載
• Nesting・生産計画に対応する HypCut CAM

切断ヘッド

• 高出力対応（最大40 kW）BLT 6 シリーズのスマート切断ヘッド
• 最適化された光路と二重ダストコレクションにより安定した切断と簡易メンテナンスを実現
• Smart-Piercing および Auto-Recut 機能（エア／N2 支援切断向け）
• レンズ保護の引き出し式設計により保護板・レンズの迅速交換が可能。保護監視機能を搭載

高さ制御

• Ethernet 経由で統合される静電容量式高さセンサ：高さ検出、分割／段階的ピアシング、エッジ検出、振動抑制
• 生産中の転倒衝突を低減するアンチコリジョン機能

レーザー源

• Raycus HP シリーズ等のマルチモジュール CW ファイバーレーザー：高い電気光学変換効率と安定したビーム品質
• 保守性を抑えた設計で稼働コストを低減

仕様
作業領域
テーブル寸法：3,000 mm × 1,500 mm
ワーク最大質量：1,500 kg

移動量
X軸移動量：1,550 mm
Y軸移動量：3,050 mm
Z軸移動量：370 mm

早送り
X/Y 早送り：200 m/min
Z 早送り：35 m/min
テーブル切替時間（シャトル）：18–20 s

精度
位置決め精度：0.03 mm/m
繰返し精度：0.03 mm/m

レーザー
ファイバーレーザー出力：30,000 W
波長：1.08 ± 0.5% µm
電源：AC 380V ± 10%
代表的切断能力：構造用鋼 50 mm、ステンレス 40 mm、アルミ 30 mm

駆動出力
X軸駆動：2.9 kW
Y軸駆動：1.3 kW
Z軸駆動：0.75 kW

外形・質量
外形寸法（L×W×H）：9.54 m × 3.6 m × 2.58 m
質量（概）：8,800 kg

特性 / 技術データ

• 型式：ACE Laser PRO 3015 30R
• 標準CNC：FSCUT8000（EtherCAT）；CAM：HypCut；Nesting対応
• Smart BLT6 切断ヘッド、Smart-Piercing、Auto-Recut、静電容量式高さ制御、アンチコリジョン
• フィルタ式排気を含む切断パッケージあり
