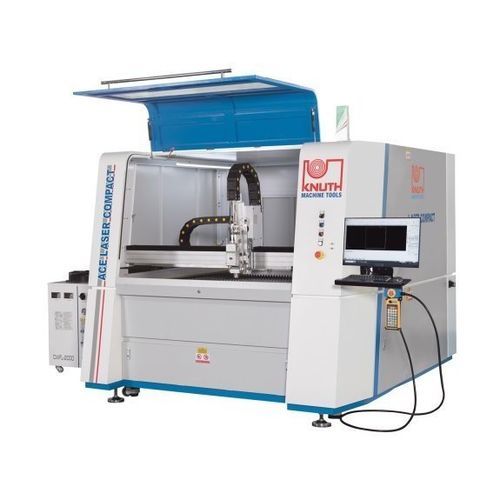

ファイバーレーザー切断機 ACE Laser Compact 1313 2.0 R金属用板金用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- 金属用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- その他の特徴
- 高出力
- X軸移動距離
1,320 mm
(51.97 in)- Y軸移動距離
1,320 mm
(51.97 in)- Z軸移動距離
80 mm
(3 in)- レーザー出力
2,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 全長
2,520 mm
(99 in)- 全幅
2,170 mm
(85 in)- 高さ
1,880 mm
(74 in)- 重量
2,040 kg
(4,497.43 lb)- 積載量
250 kg
(551.2 lb)
詳細
説明
ACE Laser Compact 1313 2.0 R は、省スペースでの板金加工に適したコンパクトなレーザー切断機です。剛性の高いフレーム、両側サーボ駆動のガントリ、Raycus製ファイバーレーザーを組み合わせ、精度の高い切断を低いメンテナンスで実現します。
ハイライト
製品詳細
制御とソフトウェア
ネスティングソフト
切断ヘッド
レーザー源とビーム伝送
技術仕様
ACE Laser Compact 1313 2.0 R は、省スペースでの板金加工に適したコンパクトなレーザー切断機です。剛性の高いフレーム、両側サーボ駆動のガントリ、Raycus製ファイバーレーザーを組み合わせ、精度の高い切断を低いメンテナンスで実現します。
ハイライト
- 設置面積が小さくスペース制約のある現場に適合
- 組み込みのネスティング／切断ソフト（CypCut）
- 高い電気光学変換効率を持つRaycusファイバーレーザー
- オートフォーカスと衝突保護を備えたRayTools切断ヘッド
製品詳細
- 製造による歪みを排除する剛性のある溶接鋼製フレーム
- 高い剛性を持つダイカストアルミ製ガントリと両側サーボ駆動による高い動的特性
- 全軸にリニアガイドを採用し、長期間の精度維持と低メンテナンスを実現
- プリロード付ボールねじで優れた位置決め精度を確保
- 作業者保護のための全閉型切断システムと安全ガラス窓によるプロセス監視
制御とソフトウェア
- アプリケーションに最適化されたPCベースの制御
- 各種金属向けの切断パラメータとプリセットサイクルを備えた技術データベース
- 使いやすいプロセスパラメータ選択とジョブ管理
- 切断中のガス圧を制御するソレノイドおよび比例弁
ネスティングソフト
- CypCut は輪郭加工機能と稼働状態表示を提供
- 自動ネスティングにより材料ロスを低減し作業時間を短縮
- 実用的な用途向けのプリセットネスティングパターンを含む
切断ヘッド
- 衝突防止機構、オートフォーカス、高さ制御を備えたRayTools切断ヘッド
- 焦点レンズは±10 mm（可動範囲25 mm）で自動調整、0.05 mmの調整精度
- プログラム実行中に材料条件に応じてビーム焦点を連続補正
- 保護レンズの迅速交換を可能にする引出し式レンズホルダ
レーザー源とビーム伝送
- 信頼性と効率で定評のあるRaycusファイバーレーザーを搭載
- 柔軟な光ファイバーケーブルによる低メンテナンスのビーム伝送
技術仕様
- 作業領域 — テーブルサイズ（長さ x 幅）：1,300 mm x 1,300 mm
- 作業領域 — 最大ワーク重量：250 kg
- 作業領域 — 軸加速度 X / Y：5 m/s²
- 可動量 — X軸移動量：1,320 mm
- 可動量 — Y軸移動量：1,320 mm
- 可動量 — Z軸移動量：80 mm
- 早送り — 早送り速度：40 m/min
- 精度 — 位置決め精度 X / Y：± 0.03 mm
- 精度 — 繰返し精度 X / Y：± 0.02 mm
- レーザー — ファイバーレーザー出力：2,000 W（Raycus）
- レーザー — 波長：1.08 ± 10% µm
- レーザー — 消費電力：7 kW
- レーザー — 切断能力（構造用鋼）：16 mm
- レーザー — 切断能力（ステンレス鋼）：6 mm
- レーザー — 切断能力（アルミニウム）：5 mm
- 寸法・重量 — 外形寸法（L x W x H）：2.52 m x 2.17 m x 1.88 m
- 寸法・重量 — 重量：2,040 kg
- モデル：ACE Laser Compact 1313 2.0 R
