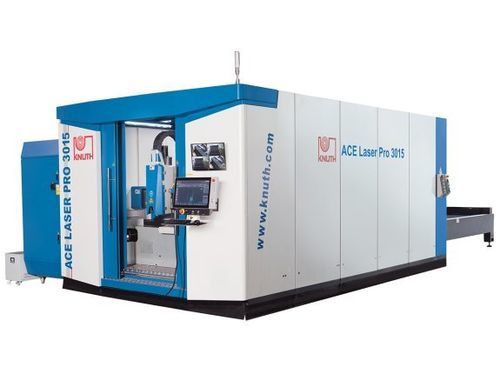

ファイバーレーザー切断機 ACE Laser PRO 4020 12R

金属用板金用CNC

製品概要
ACE Laser PROシリーズは、ハイパワー光源と重量物ワークの加工に対応する産業用ファイバーレーザー切断システムです。切断プロセスを最適化し、単品生産から大量生産まで精度の高い繰り返し可能なパーツを提供します。

ハイライト

• 12～30 kWのファイバーレーザー光源に対応
• 熱処理済み溶接フレームにより長期安定性を確保
• フィルター付排気システムを含む切断パッケージ
• KNUTHによる納入、据付、立ち上げ、保守サービス

作業領域
テーブル寸法：4.000 mm × 2.000 mm
最大ワーク重量：2.500 kg
X / Y軸加速度：15 m/s²
Z軸加速度：15 m/s²

可動量
X軸移動量：2.050 mm
Y軸移動量：4.100 mm
Z軸移動量：370 mm

早送り
X / Y軸早送り：180 m/min
Z軸早送り：35 m/min
テーブル交換時間：20秒～23秒

精度
位置決め精度：0.03 mm/m
繰り返し精度：0.03 mm/m

レーザー
ファイバーレーザー出力：12.000 W（構成例）
波長：1.08 ± 0.5% µm
最大ビーム出力：12.000 W
電源電圧：AC 380V ± 10%
切断能力（構造用鋼）：30 mm
切断能力（ステンレス）：25 mm
切断能力（アルミニウム）：18 mm

駆動出力
X軸駆動出力：2.9 kW
Y軸駆動出力：1.3 kW
Z軸駆動出力：0.75 kW

寸法・重量
外形寸法（L × W × H）：11.54 m × 4.10 m × 2.52 m
重量：9.288 kg

製品詳細

• 高出力レーザー光源と重量ワークの使用を前提に設計
• 作業領域は3.000 × 1.500 mm～6.000 × 2.000 mmで選択可能
• 熱処理済み溶接フレームにより製造応力を除去し、長期にわたる再現性を確保
• 低メンテナンスの高精度リニアガイドにより高速切断でも精度を維持
• X/Y軸の高精度ラック＆ピニオンで確実な位置決めを実現
• 全軸に高出力サーボを搭載し、高い動特性と応答性を確保
• 安全のため全閉鎖構造、透明保護窓で加工の視認が可能
• 自動チェンジャーテーブルにより切断中の積込・取出しを同時に行いダウンタイムを最小化
• レーザー切断の直角度/平面度公差はDIN EN ISO 9013-1に準拠

制御

• ハイパワー用EtherCATバス採用のFSCUT8000 CNC（>8 kWに対応）
• 使いやすい操作性と豊富な機能
• 高出力レーザー向けの生産計画・スケジューリングを支援するHypCutソフトウェア

切断ヘッド

• BLT 6シリーズ：最大40 kWまで対応するスマート切断ヘッド
• 最適化されたビームパス、改良レンズ、二重防塵構造で安定した切断性能
• Smart-PiercingおよびAuto-Recut機能により空気/窒素切断での歩留まり向上
• 未切断部分をリアルタイムで検出し自動再切断を実行
• 引き出し式設計で保護ガラスとレンズの迅速な交換が可能；保護レンズの監視機能を装備

高さ制御

• FSCUT統合の容量式高さ制御：高さ検出、セグメント／段階的な突切り、縁検出、イーサネット経由の振動抑制
• 生産時の転倒衝突を防ぐアンチコリジョン機能

レーザー光源

• Raycus HPシリーズのCWマルチモジュールファイバーレーザー（4 kW～40 kW） — 高い電気光学変換効率とビーム品質
• 保守負担の低い光源で運用コストを低減

技術仕様

• 型式：ACE Laser PRO 4020 12R
• テーブル寸法：4.000 × 2.000 mm
• ファイバーレーザー出力：12.000 W
• ストローク（X / Y / Z）：2.050 mm / 4.100 mm / 370 mm
• 早送り X/Y：180 m/min；Z：35 m/min
• 切断能力：構造用鋼 30 mm；ステンレス 25 mm；アルミ 18 mm
• 外形寸法：11.54 m × 4.10 m × 2.52 m
• 重量：9.288 kg
• テーブル交換時間：20–23 s
• 位置決め精度 / 繰り返し精度：0.03 mm/m
