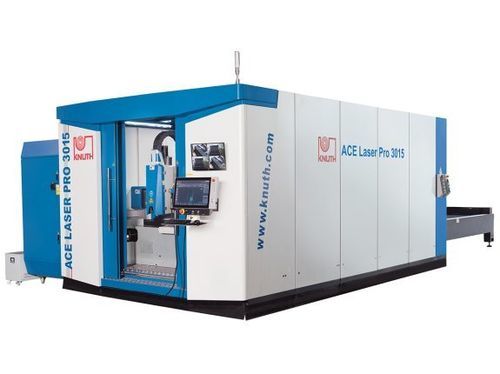

ファイバーレーザー切断機 ACE Laser PRO 3015 12R

金属用板金用CNC

概要
ACE Laser PRO 3015 12R は、産業向けに設計された高出力ファイバーレーザー切断機です。高精度・高生産性・長期安定性を重視しており、単品の複雑形状から大量生産まで幅広い用途に適しています。

特長

• 12 kW〜30 kW のレーザー出力構成（オプションで 40 kW まで対応）
• 応力除去済みの溶接フレームによる長期的な精度維持
• フィルタードバキューム式排気と自動シャトルテーブルを含む完全な切断パッケージ
• KNUTH の据付・立ち上げ・保守サービス

加工エリア
テーブル寸法：3,000 mm × 1,500 mm
最大ワーク重量：1,500 kg
軸加速度 X / Y / Z：15 m/s² / 15 m/s² / 15 m/s²

軸移動量
X 軸移動量：1,550 mm
Y 軸移動量：3,050 mm
Z 軸移動量：370 mm

早送り
X / Y 早送り：200 m/min
Z 早送り：35 m/min
切断テーブル切替時間：18〜20 秒

精度
位置決め精度：0.03 mm/m
繰り返し精度：0.03 mm/m

レーザー
標準ファイバーレーザー：12,000 W
波長：約1.08 µm
最大ビーム出力：12,000 W
供給電圧：AC 380 V ± 10 %
代表的な切断能力：構造用鋼 30 mm、ステンレス 25 mm、アルミ 18 mm

駆動出力
X 軸駆動出力：2.9 kW
Y 軸駆動出力：1.3 kW
Z 軸駆動出力：0.75 kW

外形寸法・重量
外形寸法（L × W × H）：9.54 m × 3.6 m × 2.58 m
機械重量：8,800 kg

制御

• 高出力ファイバーレーザー向け EtherCAT ベースの FSCUT8000 CNC
• 生産指向の使いやすいインターフェース
• ネスティング、計画、スケジューリング対応の HypCut CAD/CAM
• 自動ネスティングのための CypNest オプション対応

切断ヘッド

• 高出力対応の BLT 6 シリーズ自動焦点切断ヘッド（最大 40 kW）
• 最適化されたビームパスとレンズ、二重の防塵保護
• Smart-Piercing および Auto-Recut 機能（エア/N2 支援切断対応）
• 未切断箇所を検知して自動で再切断するリアルタイムセンサー
• 穿孔直後に切断を開始するスマートピアシング制御
• 輪郭終了時のスラグを防ぐビーム監視
• レンズ/ガードの素早い交換を可能にする引き出し式設計と汚染監視

高さ制御

• セグメント穿孔、エッジ検出、振動抑制を備えた容量式高さ検出（Ethernet 接続）
• 傾斜衝突を防止する高度な衝突防止機能

レーザー源

• HP シリーズ CW マルチモジュールファイバーレーザー（Raycus）：高い電気光学効率とビーム品質
• 低メンテナンス設計により稼働コストとダウンタイムを低減

標準装備
FSCUT8000 CNC、HypCut CAD/CAM、CypNest サポート；Raycus ファイバーレーザー；BLT 6 オートフォーカス切断ヘッド；フィルター式排気；自動シャトルテーブル；集中給油；冷却装置；比例弁等を標準装備。

仕様

• 型式：ACE Laser PRO 3015 12R
• ブランド：KNUTH
• テーブル：3,000 mm × 1,500 mm
• 最大ワーク重量：1,500 kg
• 移動量 (X / Y / Z)：1,550 mm / 3,050 mm / 370 mm
• 早送り (X / Y / Z)：200 m/min / 200 m/min / 35 m/min
• テーブル切替時間：18〜20 s
• 位置決め / 繰り返し精度：0.03 mm/m
• レーザー：ファイバー 12,000 W（30〜40 kW まで構成可能）
• 切断能力（目安）：鋼 30 mm、ステンレス 25 mm、アルミ 18 mm
• 供給電圧：AC 380 V ± 10 %
• 機械寸法 (L × W × H)：9.54 m × 3.6 m × 2.58 m
• 機械重量：8,800 kg
• 駆動出力 (X / Y / Z)：2.9 kW / 1.3 kW / 0.75 kW
