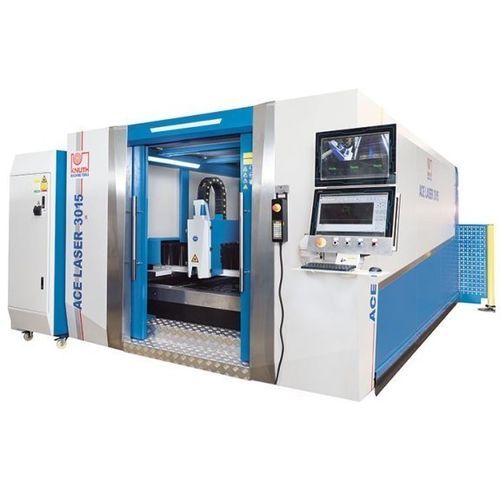

ファイバーレーザー切断機 ACE Laser 4020 1.5 R

金属用板金用CNC

製品概要
ACE Laserシリーズは、産業用途向けに設計されたファイバーレーザー切断システムです。切断工程に最適化された設計により、部品の安定した品質、高い生産性、安全性、信頼性を提供します。標準装備が充実しており、単品から量産まで電子、航空宇宙、自動車分野の幅広い用途に対応します。

ハイライト

• ガントリ構造と高品質コンポーネント
• フィルター式の排気・集塵システムを含む完全な切断パッケージ
• KNUTHによる設計、据え付け、立ち上げ、保守のトータルサービス

製品詳細

• 両側駆動のガントリ構造と、一般的な板材サイズに対応する大面積作業台
• Y軸ポータルはアルミダイカスト製で軽量かつ高剛性、優れた動特性を実現
• 溶接構造フレームに対する熱処理で製造時の応力を除去し、長期にわたる位置精度を保持
• 高精度リニアガイドは低メンテナンスで高切断速度に対応するよう設計
• Y・Z軸の高精度ラック＆ピニオン伝動により信頼性の高い位置決めを実現
• 全軸に強力なサーボモーターを搭載し、優れた動作性能を確保
• 作業者の安全と環境配慮のため、保護カバーとフィルタ式排気、観察用の保護ガラスを装備
• 自動シャトルテーブルは切断中に積み下ろし可能で生産停止時間を最小化
• レーザー切断の直角度/四角度公差は DIN EN ISO 9013-1 に準拠

制御・ソフトウェア

• 操作性を考慮した最適化されたユーザーインターフェース
• 各種金属向けの切断パラメータやプリセットサイクルを備えた技術データベース
• 工程パラメータ選択を支援する使いやすいジョブ処理ソフト
• 切断中のガス圧はソレノイド弁および比例弁で制御（コントローラで設定可能）

切断ヘッド

• RayTools製の高品質切断ヘッド（モータ駆動のオートフォーカス、衝突保護、高さ制御機能付）
• フレキシブル光ファイバーによるメンテナンスフリーのビーム伝送で長寿命を実現
• 高出力仕様では、高性能カッティング用のBOCIヘッドを装備可能

レーザー光源

• Ytterbiumファイバーレーザー（Raycus）を採用、1,000〜6,000 Wの出力仕様から選択可能。標準構成：1,500 W
• メンテナンスフリーの光源により運用・保守コストを低減

技術仕様（表）
作業領域
テーブル寸法: 4.000 mm x 2.000 mm
最大ワーク重量: 1.500 kg
X/Y軸加速度: 10 m/s²
Z軸加速度: 5 m/s²

可動域
X軸ストローク: 2.020 mm
Y軸ストローク: 4.050 mm
Z軸ストローク: 100 mm

早送り
早送り: 100 m/min
切断テーブル交換時間: 12 s - 17 s

精度
位置決め精度: 0,03 mm/m
繰返し精度: 0,02 mm/m

レーザー
ファイバーレーザー: 1.500 W
波長: 1,08 ± 10% µm
最大ビーム出力: 1.500 W
パルス周波数: 50~5k Hz
消費電力: 5,3 kW
電源: AC 380V ± 10%, 50/60Hz, 3xL+N
切断能力（目安）: 構造用鋼 12 mm、ステンレス 4 mm、アルミニウム 3 mm

駆動出力
X軸駆動出力: 1 kW
Y軸駆動出力: 1,5 kW
Z軸駆動出力: 0,4 kW

寸法・重量
全体寸法（L x W x H）: 10,34 m x 4,28 m x 2,2 m
重量: 9.000 kg

仕様 / 技術データ

• 型式: ACE Laser 4020 1.5 R
• 作業テーブル: 4.000 mm x 2.000 mm
• 最大ワーク重量: 1.500 kg
• 可動量 X / Y / Z: 2.020 mm / 4.050 mm / 100 mm
• 早送り: 100 m/min
• テーブル交換時間: 12–17 s
• 位置決め精度: 0,03 mm/m • 繰返し精度: 0,02 mm/m
• レーザー光源: Ytterbiumファイバーレーザー（標準 1.500 W）
• 切断能力: 鋼 12 mm；ステンレス 4 mm；アルミ 3 mm
• 消費電力: 5,3 kW • 電源: AC 380V ±10%, 50/60 Hz
• 機械寸法: 10,34 m x 4,28 m x 2,2 m • 重量: 9.000 kg
