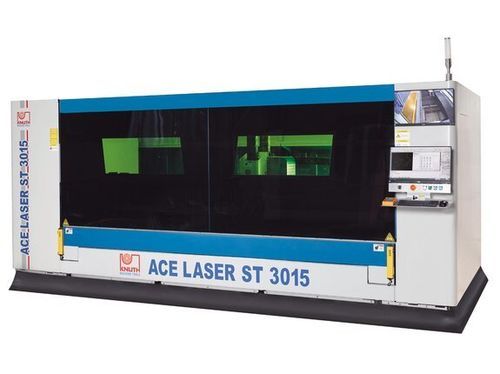

ファイバーレーザー切断機 ACE.ST 3015 3.0R

金属用板金用CNC

製品概要
ACE.Laser ST 3015 3.0R は、3000×1500 mm の作業エリアを持つ大型板材向けのコンパクトな産業用レーザー切断機で、3 kW ファイバーレーザーを搭載可能です。フィルター付排気とモーター式引出しテーブルを標準装備し、効率的な載せ降ろしを実現します。

特長

• 3000×1500 mm の作業エリア、レーザー出力は構成により選択可能
• モーター式引出しテーブルにより迅速な積み込み/取り出しが可能
• フィルター式排気を含む完全な切断パッケージ
• 設置、据付、保守のサポート提供

作業エリア
テーブル寸法：3000 mm x 1500 mm；最大ワーク重量（引出しテーブル）：1,000 kg

移動量
X軸移動量：1,530 mm；Y軸移動量：3,050 mm；Z軸移動量：100 mm

早送り
X/Y軸早送り：80 m/min；Z軸早送り：40 m/min

精度
位置決め精度：0.03 mm/m；繰返し精度：0.03 mm/m

レーザー
ファイバーレーザー定格：3 kW（約3.000 W）；波長 約1.08 µm；最大ビーム出力：3 kW；消費電力：6.5 kW；代表的切断能力：構造鋼 18 mm、ステンレス 8 mm、アルミ 6 mm

駆動出力
X軸駆動：1.7 kW；Y軸駆動：2.4 kW；Z軸駆動：0.4 kW

寸法・重量
外形寸法（L×W×H）：4.75 m x 2.26 m x 2.1 m；重量：5,300 kg

製品詳細

• 重荷重対応の引出しテーブル（最大1,000 kg）
• 両側同期駆動のねじれ剛性を持つガントリー構造
• 溶接フレームを熱処理し応力を除去、長期にわたる繰返し精度を確保
• 低メンテナンスの精密リニアガイドとピニオン＆ラック駆動
• 安全ガラス窓付きの全閉切断室とハンドヘルド操作器を装備

制御

• 大画面で直感的な操作が可能な高性能CNC
• 機能を集約表示し、習熟時間を短縮
• 追加モニタと内蔵カメラによる工程監視、Ethernet経由のリモート診断対応
• 切断時のガス圧を制御する比例弁を内蔵

ネスティングソフトウェア

• CypCut：Ai、DXF、PLT、LXD をサポート
• 切断パラメータとサイクルの技術データベースを搭載
• 自動ネスティングで材料歩留まりと時間を最適化

切断ヘッド

• 4 kW まで：RayTools 切断ヘッド、6 kW：BOCI BLT
• 衝突保護、自動焦点位置決め、高さ制御を内蔵
• 加工中に焦点を連続調整

レーザー光源

• Raycus ファイバーレーザー：高い電気光学変換効率と良好なビーム品質
• 保守性の低い設計と水冷方式で熱安定性を確保

排気・フィルトレーション

• レーザー出力に合わせたフィルター式排気システム
• 粉じん・蒸気を効率的に除去し作業者の安全と製品品質を保護

標準装備

• FSCUT2000 CNC、リモートコントローラ、カメラ2台
• CypCut ネスティング＆切断ソフト
• オートフォーカス切断ヘッド（機種により）、排気システム、循環水冷
• 取扱説明書

オプション

• 圧縮空気用冷却式ドライヤー、O2/N2用減圧器、追加の排気オプション

技術仕様

• モデル：ACE.Laser ST 3015 3.0R
• 作業エリア：3.000×1.500 mm
• 最大ワーク重量：1,000 kg
• 移動量 X/Y/Z：1.530 / 3.050 / 100 mm
• 早送り X/Y：80 m/min；Z：40 m/min
• 位置決め精度 / 繰返し精度：0.03 mm/m
• ファイバーレーザー：約3 kW；消費電力：6.5 kW
• 切断能力（例）：構造鋼 18 mm；ステンレス 8 mm；アルミ 6 mm
• 外形寸法（L×W×H）：4.75 m x 2.26 m x 2.1 m；重量：5,300 kg
