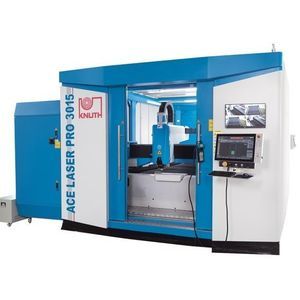

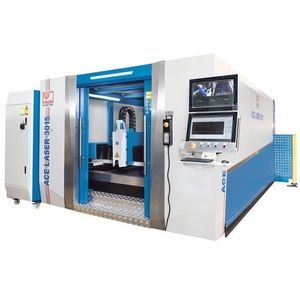

ファイバーレーザー切断機 ACE Laser 3015 6.0 R金属用板金用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- 金属用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用, 自動車産業用, エレクトロニクス産業用, 宇宙産業用
- X軸移動距離
1,520 mm
(59.84 in)- Y軸移動距離
3,050 mm
(120.08 in)- Z軸移動距離
100 mm
(4 in)- レーザー出力
6,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 全長
9,800 mm
(386 in)- 全幅
3,700 mm
(146 in)- 高さ
2,150 mm
(85 in)- 重量
8,000 kg
(17,636.98 lb)- 積載量
1,000 kg
(2,204.6 lb)
詳細
概要
ACE Laser 3015 6.0 R は、産業用板金加工向けのガントリー型ファイバーレーザー切断機です。作業面積は3,000 × 1,500 mm、標準で6 kWのイッテルビウムファイバーレーザーを搭載し、単品加工から量産まで安定した切断品質と再現性を提供します。
特長
構造と作業領域
制御・ソフトウェア
切断ヘッド
レーザー光源
標準装備
仕様 / 技術仕様
ACE Laser 3015 6.0 R は、産業用板金加工向けのガントリー型ファイバーレーザー切断機です。作業面積は3,000 × 1,500 mm、標準で6 kWのイッテルビウムファイバーレーザーを搭載し、単品加工から量産まで安定した切断品質と再現性を提供します。
特長
- 大型板材対応の両側駆動ガントリー構造
- 切断中の搬送を可能にする自動シャトルテーブル
- 集塵・フィルタユニットと自動ガスコンソールを標準装備
構造と作業領域
- 溶接後の応力除去処理を施した機械フレームにより長期的な幾何学的安定性を確保
- 低質量かつ高剛性のダイキャストアルミ製Y軸ポータルにより優れた動特性を実現
- 高精度リニアガイドと高品質ラック＆ピニオン駆動をX/Y/Z軸に採用
- 全軸に強力なサーボを搭載し高加速・高速切断に対応
- 観察用保護ガラスを備えた保護カバーで安全に加工状態を確認可能
制御・ソフトウェア
- 技術データベースとプリセットサイクルを備えた操作性の良いCNCインターフェース
- CypCut（CAD/CAM）およびネスティング機能に対応、Ai/DXF/PLT/LXD等のフォーマットをサポート
- 診断・保守のためのリモートアクセス機能
- CNC制御のソレノイド/比例弁によるガス圧制御
切断ヘッド
- RayTools製切断ヘッド：モータ駆動フォーカス調整、衝突検出、高さ制御を搭載
- 柔軟な光ファイバでのビーム伝送により低メンテナンス
- 6 kW以上の構成では高性能向けBOCIヘッドを選択可能
レーザー光源
- イッテルビウムファイバーレーザー（Raycus） — 標準6,000 W、低メンテナンス設計で稼働コストを低減
- より高出力の光源は別途対応
標準装備
- インターロック付き前面扉と保護ガラスを備えた機械ハウジング
- 安全機構付き自動シャトルテーブルシステム
- 集塵・ろ過ユニット標準装備
- 集中給油システムおよび循環式水冷チラー
- CNC制御の酸素/窒素ガスコンソール
仕様 / 技術仕様
- 型式: ACE Laser 3015 6.0 R
- 作業面積（テーブル）: 3,000 × 1,500 mm — 最大ワーク質量: 1,000 kg
- 軸加速度: X/Y 10 m/s²; Z 5 m/s²
- 可動量: X 1,520 mm; Y 3,050 mm; Z 100 mm
- 早送り: 100 m/min — テーブル交換時間: 10–15 s
- 位置決め精度: 0.03 mm/m — 繰返し精度: 0.02 mm/m
- レーザー: ファイバ 6,000 W; 波長 ≈ 1.08 µm; パルス周波数 50–20,000 Hz
- 消費電力: 20 kW — 電源: AC 380V ±10%, 50/60 Hz, 3xL+N
- 代表的切断能力: 構造用鋼 22 mm; ステンレス 14 mm; アルミニウム 12 mm
- 駆動出力: X 1 kW; Y 1.5 kW; Z 0.4 kW
- 外形寸法（L×W×H）: 9.8 m × 3.7 m × 2.15 m — 質量 約 8,000 kg
